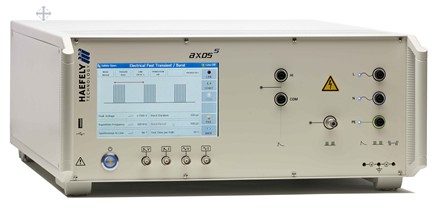

AXOS5 多功能抗扰度测试仪

点击查看原图
公司名称:苏州昊测电子科技有限公司
所属类别:电源配套分类>>电磁兼容
电子信箱:vasttest@163.com
联系电话:13584400695
联 系 人:邢广清
更新时间:2013-7-29 22:51:55

产品详情



 瑞士哈弗莱HAEFELY多功能抗扰度测试仪AXOS5(含脉冲群、浪涌、电压跌落、脉冲磁场)

    多功能抗扰度测试仪AXOS5将我们独立测试系统中所有最优的测试单元集成为一套独立的经济解决方案。功能包括 5 kV电快速瞬变脉冲群、 5 kV浪涌组合波、 交直流电压跌落/中断和脉冲磁场,并且内置单相耦合/去耦合网络。该系统可依据IEC,EN,ANSI,IEEE,GBUL标准执行快速完整的自动抗扰度测试。AXOS5  可通过前面板大尺寸彩色图形界面的触摸屏操作,也可以通过自动控制软件通过计算机程控。简单的用户菜单和按照不同标准预定义的测试程序使得测试变得更加简单和快捷,甚至是对于很少使用该设备的用户也是如此。 多种附加功能使得测试系统更易集成于用户特定的测试环境和测试场所中。所有的测试参数都可在超过标准要求的宽测试范围内任意可调。结合在测试中测试参数可设定的能力,AXOS5不仅是理想的兼容和预兼容测试产品,而且是在研发设计阶段检测和调试的理想测试工具。一系列高性价比且方便用户使用的电源线和对称或非对称数据(信号)线的耦合/去耦合网络作为选件。

标准:

● IEC61000-4:2004|GB/T17626.4-2008|电快速瞬变脉冲群抗扰度试验 脉冲群发生器_群脉冲发生器

● IEC61000-4-5:2004|GB/T17626.4-2008|浪涌抗扰度试验 雷击浪涌发生器_雷击浪涌模拟器

● IEC61000-4-9:2001|GB/T17626.4-2011|脉冲磁场抗扰度试验_脉冲磁场发生器_脉冲磁场模拟器

● IEC 61000-4-11:2004|GB/T17626.11-2008|电压暂降、短时中断、和电压变化的抗扰度试验 周波电压跌落发生器

● IEC61000-4-29:2000|GB/T17626.29-2006 直流电压暂降、短时中断和电压变化的抗扰度试验 周波电压跌落模拟器

● IEC/EN 61000-6-1 居住环境抗扰度通用标准

● IEC/EN 61000-6-2 工业环境抗扰度通用标准

● IEC/EN 60335-1 家用设备

●  IEC/EN 60601-1 医疗器械

● 和其它标准

特征 & 优点:

●操作简单: 带有手动或自动测试模式,测试程序预定义和可视化的测试连接图及辅助的程控软件

●经济 & 高效

●电阻性触摸屏保证测试的高效;多年丰富经验和专业水平的高性价比产品

●安全和可靠 :通过安全连锁接头,告警灯和紧急制动开关等功能保证测试的安全和可靠。

●浪涌脉冲监测和用于测试评估被测设备电源的电压和电流监控功能。

●自动生成测试报告,包括测试参数、测试配置和测试结果。

适用于:

●电子、电气、通讯、无线设备、医疗器械等的兼容和预兼容测试

●CCCCE 认证、工业、家用设备、器件、医疗器械、新能源、电信

●产品研发和调试

技术规格

通用规格

工作电源

85V - 264V  50/60 hz

尺寸(W x H x D)

19" / 4U (45 x 18 x 49 cm)

用户存储空间

未限制

重量

30kg

控制接口

以太网   RJ45

USB

外接USB存储器

显示

7" / 800x480 / 24位触摸屏

辅助接口

D-sub 37p.

外触发输入

5V TTL

同步输入

BNC, 10V – 264V AC

触发输出

5V TTL

外部开始/停止输入

5V TTL,  开始 /停止的测试程序定义

EUT失败输入

5V TTL

模拟信号输出

0 – 10V,用于外部其它功能

告警灯

2 x 24V / 1A DC

安全电路

测试回路未闭合时停止测试

IEC / EN 61000-4-4, GB/T 17626.4  电快速瞬变脉冲群

输出电压

0.2 – 5.0kV  ±10%

脉冲频率

1Hz – 1MHz

极性

正/负/交替

脉冲群持续时间

10us – 1s

输出阻抗

50 欧姆

脉冲群周期

1ms – 10s

上升时间

5ns  ±30%

测试时间

1s– 999 分钟

脉冲持续时间

50 欧姆 : 50ns  ±30%

1000欧姆 :5 0ns –15 +100ns

触发

自动

手动

外触发输入

脉冲群模式

标准定义

连续

真实

随即

单相耦合/去耦合网络

264V AC / 16A

220V DC / 10A



IEC / EN 61000-4-5, GB/T 17626.5 浪涌组合波

输出电压

0.2 – 5.0kV  ±10%

输出电流

0.1 – 2.5kA  ±10%

电压上升时间

1.2us  ±30%

电流上升时间

8us  ±20%

电压持续时间

50us  ±20%

电流持续时间

20us  ±20%

极性

正/负/交替





输出阻抗

2 欧姆

内置单相网络

264V AC / 16A

220V DC / 10A

相位同步

0 – 359°, 1°步进   异步





预选计数器

计数器

1 – 10000 / 无限制

100000

脉冲触发

自动5s – 99999s

手动

外触发输入

峰值电压监控

BNC 输出: 1000:1

显示: 3位

峰值电流监控

BNC输出: 1kA/V

显示: 3位

IEC / EN 61000-4-11, GB/T17626.11和 IEC / EN 61000-4-29, GB/T17626.29 交流和直流电压跌落& 中断

最大电压

264V AC/DC

中断时间

0.5 周期 – 800周期

100us – 1000分钟

最大电流

16A   AC/DC 连续

20A   持续5s

40A   持续 3s

500A 冲击电流

间隔时间

1 周期 – 800 周期 同步

100us – 1000 分钟  异步

触发

自动

手动

外触发输入

测试时间

1s – 1000 分钟

无限制

中断

跌落电平

0%

0% – 99% 带外部电压源

相位同步

0 – 359°  16 / 40 / 50 / 60 Hz

异步



电压有效值监控

BNC 输出: 100:1

显示: 4 位

电流有效值监控

BNC 输出: 10A/V

显示: 4 位
