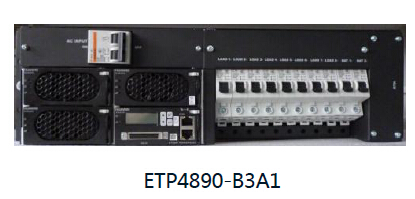

1、ETP4890-B3A1嵌入式电源系统概述
华为ETP4890-B3A1嵌入式电源系统，实现交流输入转换为稳定的48V直流输出，可兼容15A、30A整流模块，最大输出电流为90A。各功能单元采用标准化尺寸设计，支持热插拔，系统高度3U，支持标准19英寸机架或嵌入式机柜等多种安装方式。系统可适应宽范围交流输入，具备智能化蓄电池管理、远程管理等功能。


2、配置说明
插框：整体3U，安装整流模块和监控模块；
监控模块：SMU01C
输入制式220VAC单相交流
交流输入空开1路63A/2P空开
直流输出空开6路20A/1P空开，2路10A/1P空开
交流防雷C级防雷（标称20KA，最大40KA）
最大可配置3个R4830N2；
电池空开2路63A/1P空开
3、特点
85～300VAC超宽交流电压输入范围
整流模块工作温度范围达-40～+75℃
支持热插拔技术，安装维护便利
标准安装结构设计，通用性强
电源结构紧凑，节省空间，节省安装成本
高效整流模块效率96%以上，节能减排
完善的模块休眠功能，进一步提高系统效率
智能化蓄电池管理和电池保护，延长电池使用寿命
支持环境监控，可通过干接点、串口或网络接口实现远程管理
4基本参数
系统参数
尺寸：442mm(宽)×255mm(深)×132.5mm(3U，高)
重量：≤13kg（丌含整流模块或监控）
散热方式：自然散热
安装方式：19英寸机架或者嵌入式机柜安装
走线方式：左进线，右出线
维护方式：前操作，前维护，支持模块级更换
防护等级：IP20
交流配电
输入模式：220VAC单相
输入空开：1 x 63 A/2P
输入频率：45~66Hz，额定值：50Hz/60Hz
交流防雷：20kA/40kA，8/20μs
直流配电
输出电压：42~58VDC， 额定值： 53.5VDC
最大功率：4.8kW
电池空开：2×63A/1P
负载空开：6 x 20A/1P, 2 x 10A/1P
直流防雷：10kA/20kA， 8/20μs
环境
运行环境温度：-40℃ to +65℃
存储温度：-40℃~+70℃
运行环境湿度：5%~95%（无凝露）
海拔：0~4000m
