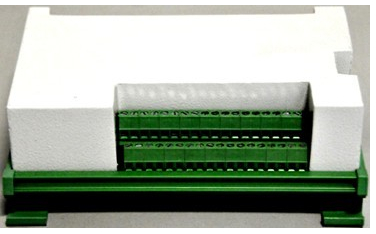

安科瑞ARTU-T低压变频监控装置

点击查看原图
公司名称:济南安科瑞电气有限公司
所属类别:其他类>>其他
电子信箱:acrelzd@163.com
联系电话:0531-67809630
联 系 人:张鼎
更新时间:2014-4-29 10:24:00

产品详情

1   产品概述
  ARTU-T低压变频监控装置,采用32位嵌入式SOC技术,可测量低压变频电气回路的电压、电流、功率、频率等电气参数,并具有电能(50Hz)计量功能,带有1~8路模拟量信号测量、多路I/O信号监控及RS485通讯接口。

2  技术指标

3  安装接线
3.1 装置采用Din35导轨安装方式,外形尺寸如下:

3.2 接线说明

4  使用指南
4.1 产品外观说明

4.2 通讯指南
4.2.1 查询数据命令(功能码03H或04H)
  主机发送查询数据帧格式如下:
  从机地址 + 功能码 + 数据起始地址 + 数据寄存器个数 + CRC16
  从机回送数据帧格式如下:
  从机地址 + 功能码 + 数据字节长度N + N×bytes数据 + CRC16
  例如,查询1号从机的三相电流、电压数值的数据帧(Hex)为:
  01,03,00,30,00,06,C5,C7
  从机回送数据(假设电流、电压数据均为0)如下:
  01,03,0C,00,00,00,00,00,00,00,00,00,00,00,00,93,70
4.2.2 写寄存器命令(功能码10H)
  主机发送数据帧格式如下:
  从机地址 + 功能码 + 数据起始地址 + 写寄存器个数 + 写数据字节长度N + N×bytes数据 + CRC16
  从机回送数据帧格式如下:
  从机地址 + 功能码 +数据起始地址 + 写寄存器个数 + CRC16
  例如,写1号从机的继电器输出控制寄存器,使DO1和DO6吸合,其余断开,主机发送(Hex):
  01,10,00,0A,00,01,02,00,21,66,E2
  设置成功后,从机回送:
  01,10,00,0A,00,01,21,CB
4.3 数据地址表

4.4 数据格式说明
  中频信号频率测量结果(数据地址000CH)。该寄存器数据为十六位无符号整型,待测信号的频率值分辨率为0.1Hz,即如读出值为01F4H(十进制500),则实际频率为50.0Hz。
?  直流信号采集结果(数据地址0010H~0017H)。该寄存器数据位十六位有符号整型,待测信号的电流值分辨率为0.01mA,即如读出值为3E8H(十进制1000),则实际电流值为10.00mA。数值为负时,表示实际信号接线与产品表示相反。
?  交流电流、电压有效值测量结果(数据地址0030H~0035H)。该寄存器数据为十六位无符号整型,电压分辨率为0.1Hz,通讯读取数据结果除以10即可,电流分辨率为0.001A,通讯读取数据结果除以1000即可。
