NBF零线谐波电流阻断器产品简介

特点与功能： 有效滤除整条零线上谐波电流 减小谐波电流带来的电气火灾隐患 可以滤除零线上90%的谐波电流 可以减小相线电流 具有节能的效果 采用专用滤波电容，可靠性高 结构简单，安装方便，运行稳定 减小电磁干扰 国家专利产品

NBF零线谐波电流阻断器用途说明

　　NBF为解决零线电流过大提供了最经济、有效的方法。

　　信息化和节能降耗是现代社会的主旋律，信息设备和各种节能设备的普及带来的一个严重后果就是谐波污染问题。其中3次谐波的危害尤其严重，会导致变压器过热、配电系统不稳定（频繁跳闸）、零线电流过大、对电子设备形成电磁干扰、污染电磁环境（导致人体亚健康状态）、增加能耗、导致零线过热等问题。

　　在3次谐波导致的各种危害当中，零线过热的问题最为严重。零线过热往往是现代建筑物中的火灾隐患。零线过热导致的火灾十分常见，NBF零线谐波电流阻断器就是为了解决零线过热问题而研制的产品。

　　NBF零线谐波电流阻断器是无源器件，元器件可靠性高，运行稳定，它由创新结构构成，对3次谐波形成高阻抗，使3次谐波不在零线上流通，因此NBF能够实现消除三相四线制负载产生的零序电流，解决零线电流过大带来的过流过载发热问题，减小电气火灾的隐患。

　　NBF使用场合为包含大量非线性负荷的建筑物场合，主要包括：
1) 写字楼、办公楼：大量的办公自动化设备，电脑、打印机、复印机、UPS电源、节能灯、广告牌；
2) 科研楼：大量的信息设备、UPS电源、科学仪器、节能灯； 3) 通信机房：大量的信息处理设备、服务器、UPS电源、通信设备；
4) 交通指挥中心：大量的信息处理设备、服务器、UPS电源、通信设备；
5) 商场：节能灯、广告牌、大尺寸LED屏；
6) 医院：医疗设备、UPS电源、节能灯；
7) 金融机构：大量的办公自动化设备，信息通信设备、服务器、打印机、复印机、UPS电源、节能灯；
8) 酒店：节能灯、电脑、广告牌

NBF零线谐波电流阻断器主要电气技术规格

NBF零线谐波电流阻断器外形尺寸规格

　　NBF结构尺寸分为两种，小功率为壁挂结构如图1(a)，大功率为落地结构，如图1(b)。

　　NBF-100及以下功率具有壁挂结构。

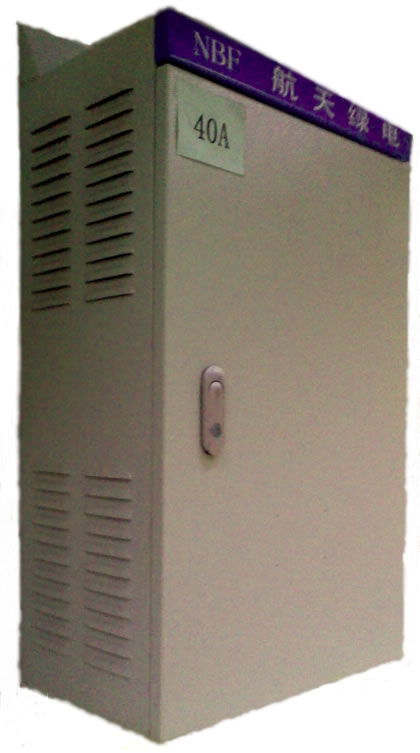

(a)壁挂结构	(b)落地结构

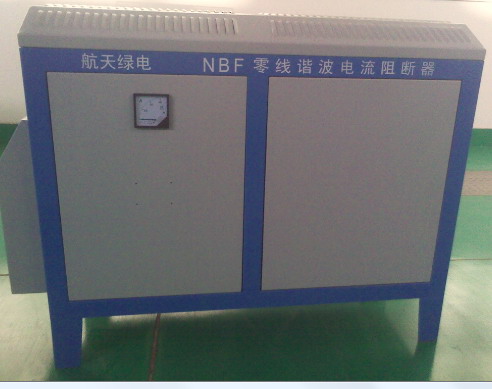

图1 NBF实物图

(a)壁挂结构	(b)落地结构

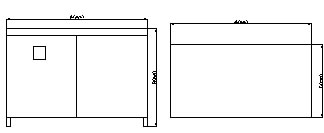

图2 NBF结构尺寸

NBF零线谐波电流阻断器型号尺寸

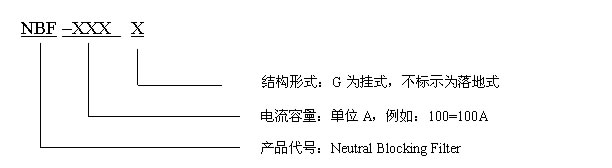

型号定义

外形尺寸

NBF零线谐波电流阻断器设计上图方法

NBF电路符号：

NBF系统图：

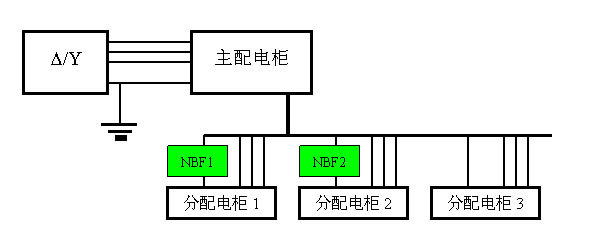

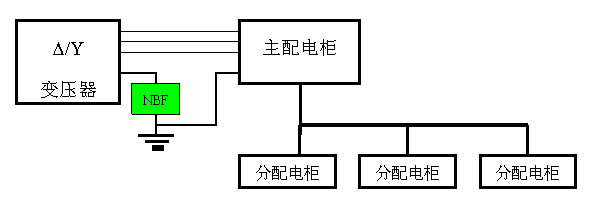

NBF连接在变压器输出零线上，如图3所示。NBF连接在分配电柜上，如图4所示。

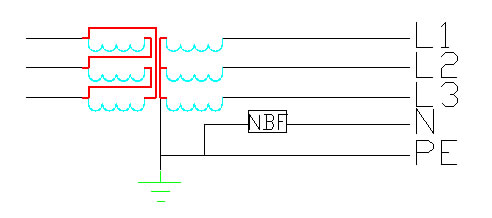

NBF滤波器在TN-C-S，TN-S和TN –C系统的连接方式不同，分别如图5~7所示。NBF滤波器不可以连接在PE线上。

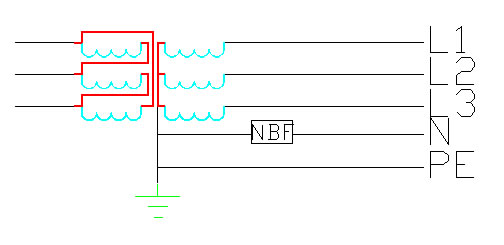

图6 TN-S系统NBF连接方式

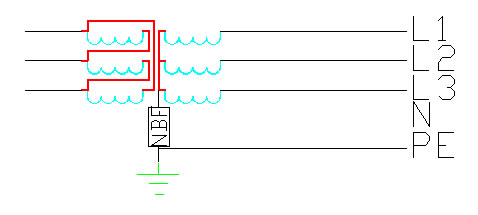

图7 TN-C系统NBF连接方式
