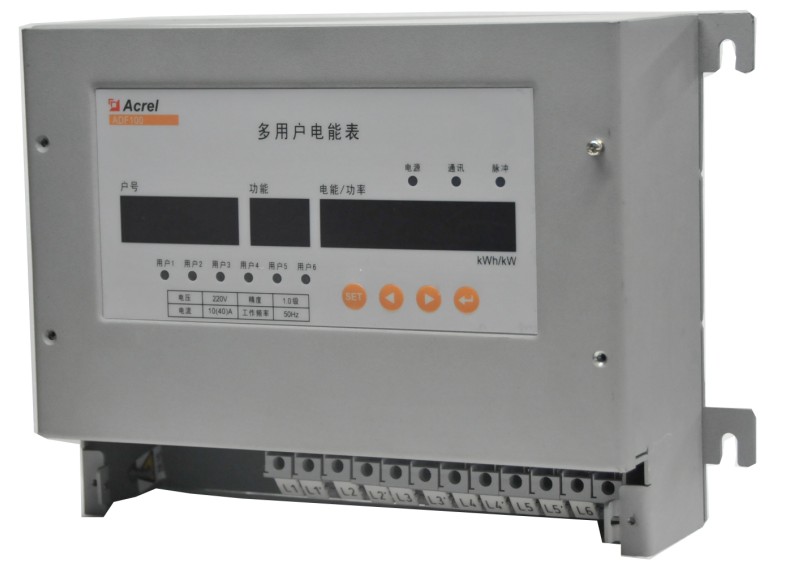

安科瑞ADF100多用户电能计量装置
1、概述
多用户电能计量装置主要用于计量单相交流有功电能，可广泛用于工矿企业、城乡居民小区、学生公寓、农网、旧楼改造、高层建筑的用电计量，适合于用电收费困难的单位以及流动性较强的用户（诸如商业房等）。该表可以方便地实现远程集抄，预付费等功能，能有效防止各种偷漏电现象及用电纠纷，为用电管理带来方便。
多用户电能表性能指标符合GB/T 17215. 321-2008中1级和2级电子式电能表的相关技术要求。
2、产品功能
|
型号 功能 |
ADF100 |
ADM100 | |
|
应用场合 |
单相回路 |
6路 |
1路进线，3路出线 |
|
电流规格 |
10(40)A |
5(20)A | |
|
接线方式 |
直接接入 | ||
|
电量测量 |
电流/电压 |
|
■ |
|
有功/无功/视在功率 |
|
■ | |
|
功率因数/频率 |
|
■ | |
|
电能计量 |
有功电能 |
■ |
■ |
|
通讯 |
Modbus-RTU |
■ |
■ |
|
负载控制 |
强制控制 |
□ |
■ |
|
定时控制 |
□ |
■ | |
|
预付费控制 |
□ |
□ | |
|
超负荷控制 |
□ |
■ | |
注“■”为标配功能；“□”为选配功能。
3、技术参数
|
型号 技术参数 |
ADF100 |
ADM100 | |
|
辅助电源 |
无 | ||
|
电压输入 |
额定电压 |
AC220V | |
|
参比频率 |
50HZ | ||
|
功耗 |
≤10VA | ||
|
电流输入 |
输入电流 |
10(40)A |
5(20)A |
|
起动电流 |
0.004Ib | ||
|
功耗 |
≤5VA |
≤4VA | |
|
精度等级 |
测量精度 |
有功电能1.0级 | |
|
时钟精度 |
误差≤0.5s/d | ||
|
脉冲输出 |
输出类型 |
光电耦合，集电极开路、无源输出，外接电源DC+5V~24V | |
|
脉冲宽度 |
80ms±20ms | ||
|
脉冲常数(imp/kWh)(与输入电流对应) |
无 |
3200 | |
|
通信 |
接口 |
RS485(A+、B-) | |
|
介质 |
屏蔽双绞线 | ||
|
协议 |
MODBUS-RTU | ||
|
外形尺寸 |
长×宽×高(mm) |
280×198×95 |
72×88×72 |
|
安装方式 |
35mm导轨 | ||
|
接线能力 |
柔性电缆 （mm²） |
16 |
6 |
|
温度范围 |
工作温度 |
﹣20℃~﹢60℃ | |
|
储存温度 |
﹣30℃~﹢70℃ | ||
|
湿度 |
≤95%（无凝露） | ||
|
海拔 |
＜2000m | ||
4、接线端子
● ADF100多用户电能计量装置
.jpg)
●ADM100宿舍用电管理终端电能计量表
.jpg)
