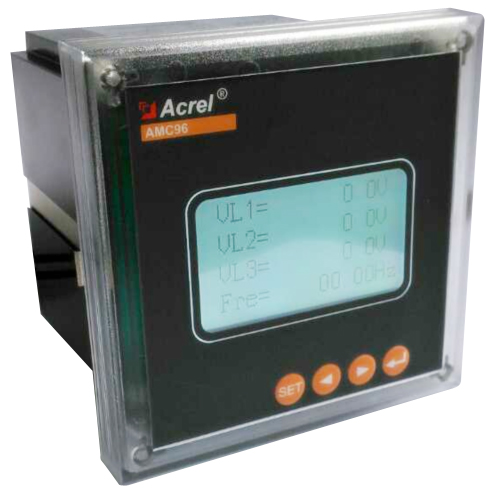

安科瑞AMC96N三相多回路监测仪表

公司名称：安科瑞电气股份有限公司
所属类别：其他类>>其他
电子信箱：acrelxs@163.com
联系电话：021-69158261
联系人：徐霜
更新时间：2016-10-18 8:55:49

产品详情

1 AMC16系列多回路监控装置

1.1概述

AMC16系列多回路监控装置主要应用于多个配出回路的电参数的监测，它将回路中的母线电压、多个配出回路的电流、功率、电能集中测量和显示，并可对各个回路的开关状态集中监测和显示，以上各参量还可通讯输出，实现了对监控要求较简单的配电出线回路的集中测量和监视。一个AMC16多回路监控装置就能实现对多个回路的电参量的测量和开关状态的监测，大大方便了系统的接线、安装、调试；节约了用户的投资，降低了系统成本。

1.2型号说明

1.3技术指标

1.4产品规格

型号功能		AMC16-1I9	AMC16B-1I9	AMC16-1E9	AMC16B-1E9	AMC16-3I3	AMC16B-3I3	AMC16-3E3	AMC16B-3E3	AMC16B-3E3/H	AMC96(N)-3E3/4E3
显示方式	数码管显示（LED）	■		■		■		■
显示方式	液晶屏显示（LCD）		■		■		■		■	■	■
测量系统	单相	■	■	■	■
测量系统	三相					■	■	■	■	■	■
测量参数	电流	■	■	■	■	■	■	■	■	■	■
	电压	■	■	■	■	■	■	■	■	■	■
	有功功率			■	■			■	■	■	■
	无功功率			■	■			■	■	■	■
	功率因数			■	■			■	■	■	■
	有功电能			■	■			■	■	■	■
	无功电能			■	■			■	■	■	■
电力质量	电压总谐波									■
	电流总谐波									■
	谐波畸变率									■
开关量输入	4DI										□
	9DI		□		□		□		□	□
	18DI	□		□		□		□
继电器输出（1路）		□	□	□	□	□	□	□	□	□	□
通讯1路 (RS485接口，Modbus-RTU协议)		■	■	■	■	■	■	■	■	■	■

注：“■”为标配功能，“□”为选配功能。

1.5 外形及尺寸(单位：mm)

● AMC16多回路监控装置

● AMC16B多回路监控装置

● AMC96多回路监控装置

● AMC96N多回路监控装置

1.6接线端子

AMC96(N)-3E3(20mA输入)

AMC96(N)-4E3(20mA输入)

2 AMC16系列数据中心能耗监测装置

2.1 概述

随着数据中心的迅猛发展，数据中心的能耗问题也越来越突出，有关数据中心的能源管理和供配电设计已经成为热门问题，高效可靠的数据中心配电系统方案，是提高数据中心电能使用效率，降低设备能耗的有效方式。要实现数据中心的节能，首先需要对每个用电负载实现精确的监测，而数据中心负载回路非常的多，传统的测量仪表无法满足成本、施工等多方面的要求，因此需要适用于数据中心集中监控要求的多回路监控装置。

安科瑞公司AMC16系列数据中心能耗监测装置是一款专门针对于数据中心服务器电源管理设计的测量装置。该装置设计小巧，在传统仪表的体积上实现了监控回路的高度集成。

2.2 技术指标

型号

技术参数

AMC16MA

AMC16MAH

AMC16Z

AMC16ZH（U）

AMC16MH

AMC16MD

AMC16K

AMC16-E3（4）

AMC16-E3（4）/S

AMC16-E3（4）/A

电压

额定输入

AC220V

DC 48V

AC220V

测量范围

AC 40～400V

DC 48V±20%

AC 40～400V

过载

瞬时电压2倍/30秒

电流

额定输入

进线：5A，出线：20mA

50mA

10mA或5A

测量范围

进线：5-10000A；出线：0.25～120A

进线：5-10000A；出线：0.25～60A

自设

5-10000A

额定输入5A: 5-10000A；

额定输入20mA: 0-200A

过载

持续1.2倍、瞬时10倍/5秒

输入频率

45～60Hz

45-60Hz

45-65Hz

辅助电源

AC85-265V或DC100V-350V

AC85-265V

DC48V

精度等级

进线回路1.0级，出线回路2.0级

电流、电压0.5级，功率、电能1.0级

5A输入电流0.5级、10mA输入电流1.0级，

电压0.5级，功率、电能1.0级

通讯

RS485接口，半双工、光电隔离，Modbus-RTU协议

继电器输出

AC250V/5A、DC30V/5A

开关量输入

21路有源接点，

1路无源接点

4路无源接点

38路有源接点，

4路无源接点

2路无源接点

通讯

RS485 Modbus-RTU协议

功耗

5VA

绝缘电阻

100MΩ

工频耐压

电源/输入/输出端口之间AC 2kV/1min 50Hz

环境

温度

工作：-15℃～+55℃ 贮存：-25℃～+70℃

湿度

相对湿度≤93%

海拔

≤2500m

2.3产品规格

型号

功能特性

AMC16MA

AMC16MAH

AMC16Z

AMC16ZH

AMC16ZH（U）

AMC16MH

AMC16MD

AMC16K

AMC16-E3（4）

AMC16-E3（4）/S

AMC16-E3（4）/A

测量系统

交流

■

直流

■

电压

■

电流

■

有功、无功功率

■

视在功率

■

功率因数

■

有功、无功电能

■

出线回路

路数

36单相

21单相

84单相

42单相

电流

■

电压

■

有功、无功功率

■

■(仅有功)

功率因数

■

有功、无功电能

■

■(仅有功)

最大需量

■

零地电压、零序电流

■

漏电流

■(1路)

温度检测

■(2路)

进线电压、电流、出线电流总谐波及2~15次分次谐波

■

开关量输入

无源

■（1路）

■（4路）

■

有源

■（21路）

■（38路）

继电器输出

■（1路）

■（2路）

■（1路）

通讯(Modbus-RTU)

1路

■

2路

□

注：

1、“■”为标配功能，“□”为选配功能；注：

2、AMC16-E3（4）/S市电/油机电能分开计量，AMC16-E3（4）/A专设防雷电路，防雷能力5KA，适用于户外通信基站等场合。

2.4 AMC16附件

2.5 外形及尺寸（单位：mm）

● AMC16MA/MAH/MD

● AMC16Z/ZH/K

● AMC16MH

● AMC16MH-CT

● AMC16-E3(4)

2.6 接线端子

● AMC16-M/Z/K

● AMC16-E4

● AMC16-E3
