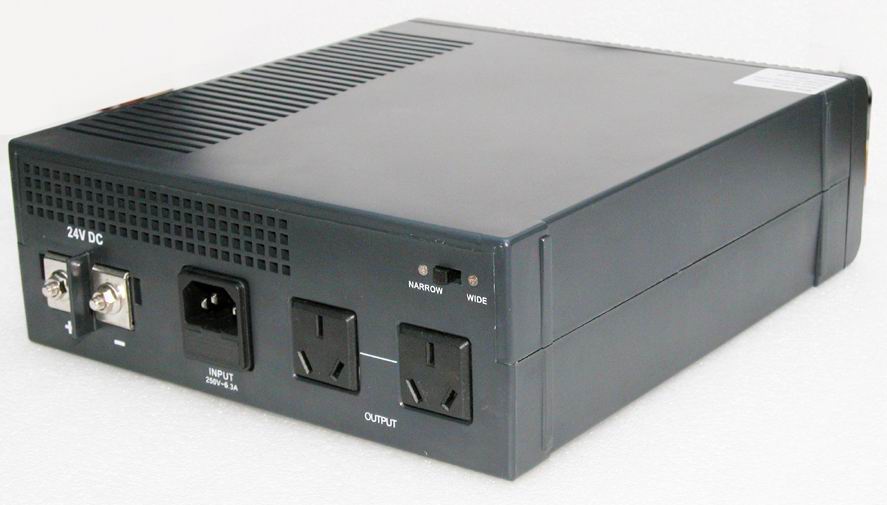

车载专用逆变电源

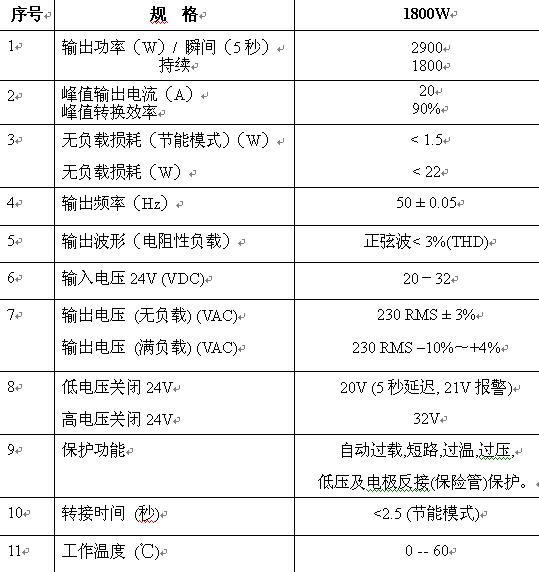

1800W逆变电源测试检验指标

2500W机车微波炉专用逆变器技术说明
1．技术说明：
额定功率：　　 2500W
输入电压：　　 80VDC----140VDC
输出电压：　　 220VAC
输出波形：　　 正弦波
输出频率：　　 50HZ-60HZ
效　　率：　　 ≥90%
工作温度：　　 85℃
储运温度:　　　-40℃--80℃
工作环境温度:　-25℃--50℃，
冷却方式：　　 风冷
绝缘等级：　　 IP21
重　　量：　　 大约6kg
外型尺寸：　　 380mm×300mm×120mm（L×W×H）
2．安全设置：
本电源采用隔离式在线升压并设置了多种保护功能：
欠压保护：　当输入电压低于70VDC时发生欠压保护
过压保护：　当输入电压高于150VDC时发生过压保护
过电流保护：当输入电压正常时，出现负载过大发生过电流保护，此保护可以自动识别，自行恢复
过温保护：　当此电源常时间带载或冷却系统出现故障时发生
3．输入\输出接口形式：
输入端为接线柱,并有+、-号加以区分；输出端为标准航空插头

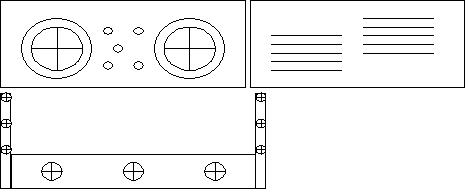

前、后面板示意图

8000W机车空调逆变器技术说明
1．技术说明：
额定功率：　　 8000W
输入电压：　　 70VDC----150VDC
输出电压：　　 380VAC
输出波形：　　 正弦波
波形控制方式：　Dsp智能控制
输出频率：　　 50HZ-60HZ
效　　率：　　 ≥90%
工作温度：　　 85℃
储运温度:　　　-40℃--80℃
工作环境温度:　-25℃--45℃，
冷却方式：　　 风冷
绝缘等级：　　 IP21
重　　量：　　 大约45kg
外型尺寸：　　 大约650mm×290mm×350mm（L×W×H）
2．安全设置：
本电源采用隔离式在线升压并设置了多种保护功能：
欠压保护：　当输入电压低于70VDC时发生欠压保护
过压保护：　当输入电压高于150VDC时发生过压保护
过电流保护：当输入电压正常时，出现负载过大发生过电流保护，此保护可以自动识别，自行恢复
过温保护：　当此电源常时间带载或冷却系统出现故障时发生

3．工作原理：
本电源采用大功率IGBT模块推动高频变压器进行隔离式在线升压，将电池电压升至600VDC，并进行稳压。在逆变过程中是通过Dsp控制IGBT逆变桥臂，从而产生三相380VAC正弦波，通过传感器进行各种反馈运算，并实现运行中的时时监控。
保修期 保修12个月,终生维修,若出现问题24小时内给予答复。
