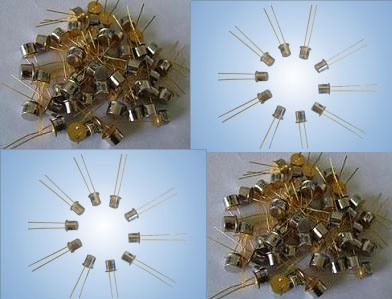

恒流二极管和恒流三极管

点击查看原图
公司名称:北京苏玛科信科技发展有限公司
所属类别:电源配套分类>>电子元件
电子信箱:sumasemi@sumasemi.com.cn
联系电话:010-52481330/51601221
联 系 人:
更新时间:2009/3/13 11:43:14

产品详情



  恒流二极管和恒流三极管是近年来问世的半导体恒流器件,而恒流三极管又是在恒流二极管的基础上发展而成的.它们都能在很宽的电压范围内输出恒定的电流,并具有很高的动态阻抗.由于它们的恒流性能好、价格较低、使用简便,因此目前已被广泛用于恒流源、稳压源、放大器以及电子仪器的保护电路中.
一、恒流二极管的性能特点

CRD)属于两端结型场效应恒流器件.其电路符号和伏安特性如图一所示.恒流二极管在正向工作时存在一个恒流区,在此区域内IH不随VI而变化;其反向工作特性则与普通二极管的正向特性有相似之处.恒流二极管的外形与3DG6型晶体管相似,但它只有两个引线,靠近管壳突起的引线为正极.

恒流二极管的主要参数有:恒定电流(IH),起始电压(VS),正向击穿电压(V(BO)),动态阻抗(ZH),电流温度系数(αT).其恒定电流一般为0.2~6mA.起始电压表示管子进入恒流区所需要的最小电压.恒流二极管的正向击穿电压通常为30~100V.动态阻抗的定义是工作电压变化量与恒定电流值变化量之比,对恒流管的要求是ZH愈大愈好,当IH较小时ZH可达数兆欧,IH较大时ZH降至数百千欧.电流温度系数由下式确定:

αT=[(△IH/IH)/△T]*100%

式中的△IH、△T分别代表恒定电流的变化量与温度变化量.需要指出,恒流二极管的αT可以为正值,也可以是负值,视IH值而定.一般讲,当IH<0.6mA时,αT>0;当IH>0.6mA时,αT<0.因此,IH<0.6mA的恒流管具有正的电流温度系数,IH>0.6mA的管子则具有负的电流温度系数.假如某些管子的IH值略低于0.6mA,那么其αT值伴随IH的变化既可为正,又可为负,通常就用绝对值表示.αT的单位是%/℃.

恒流二极管在零偏置下的结电容近似为10pF,进人恒流区后降至3~5pF,其频率响应大致为0~500kHz.当工作频率过高时,由于结电容的容抗迅速减小,动态阻抗就降低,导致恒流特性变差.

常用的国产恒流二极管有2DH系列,它分为2DH0、2DH00、2DH100、2DH000四个子系列.

二、但流三极管的性能特点

    恒流三极管是继恒流二极管之后开发出的三端半导体恒流器件.前已述及,恒流二极管只能提供固定值的恒定电流,外界无法改变;而恒流三极管增加了一个控制端,能在一定范围内对恒定电流进行连续调节,调节范围为0.08~7.00mA,视具体管子型号而定,这就给用户带来了方便.

    恒流三极管的电路符号、典型接法和如图二所示.与普通晶闸管(SCR)相似,它也有三个电极:阳极(A),阴极(K),控制极(G).在电路中A极接正电压,K极接可调电阻RK,G极接RK的另一端.由图二(b)可见,当RK=0时,G-K极间短路,恒流三极管就变成了恒流二极管,此时输出电流为最大,有关系式:IO=IHmax ,接入RK之后,IH就减小,并且RK越大,IH越小.因此,调节RK就能获得连续变化的恒定电流.

国产3DH系列恒流三极管包含3DH1~3DH15(金属壳封装)15种型号.

    三、检测恒流二极管的方法

检测恒流二极管的电路如图三所示.E是可调直流电源,向恒流二极管提供工作电压VI.用直流毫安表测量恒定电流IH,同时用一块直流电压表监测工作电压VI.当VI从Vs一直上升到V(BO)时,IH应保持恒定.电路中的RL为负载电阻.

实际测量一只2DH04C型恒流二极管,其标称恒定电流IH==0.4mA,正向击穿电压V(BO)=70V.采用如图三所示电路,由HT-1714C型直流稳压电源代替E,提供0~30V的工作电压.将两块500型万用表分别拨到直流1mA挡和2.5V(或10V、50V挡),测量IH与VI值.RL选用10k欧电位器.首先把RL调至零欧,然后改变E值,可测得其特性参数.

从实测数据可以得到,当VI≥1.5V时管子进人恒流区,IH=0.34~0.36mA,因此该管子的起始电压VS=1.5V.当VI=1.5~15V时,IH恒定不变;当VI=1.5~30V时,IH最多只增加0.02mA,变化率小于5.9%.

然后将RL从零欧调至10k欧,重复上述试验.在VI=1.5~30V的范围内,IH=0.34±0.03mA,变化率△IH/IH<8.9%.由此证明被测恒流二极管的恒流特性良好,在满足RL
测量时需注意以下事项:

(1)测量恒流二极管时极性不得接反,否则起不到恒流作用,并且还容易烧毁管子.

(2)由恒流二极管组成电路时,必须使RL
(3)恒流二极管的正向击穿电压V(BO)一般为30~100V.利用兆欧表与直流电压表能够测量V(BO)值.具体方法是将恒流二极管的正、负极分别接兆欧表的E、L接线柱.然后按额定转速摇动兆欧表的手柄,使恒流二极管处于正向软击穿状态,借助于直流电压表即可读出V(BO)值.兆欧表的输出电压虽然可达几百至几千伏,但其内阻很高,因此输出电流很小,不会损坏管子.一旦被测管子正向击穿,兆欧表的输出电压就被钳位于击穿电压上.用此法实测上例中的ZDH04C,V(BO)=72V,比规定值(70V)略高一点.测量时管子极性亦不得接反.

四、恒流管的应用技巧

1、扩展电流或电压的方法

(1)利用并联法扩流、串联法升压

使用一只恒流二极管只能提供几毫安的恒定电流,若将几只恒流管并联使用,则可以扩大输出电流.例如2DH5C型恒流管的IH=5mA,两只管子并联后为10mA,电流扩展了一倍.需要指出,将几只恒流二极管并联使用时,恒流源的起始电压等于这些管子中的最大值,而正向击穿电压则等于这些管子中的最小值.此外,在扩展电流的同时,恒流源的动态阻抗将变小.

    利用串联法可以提升电压.例如,将几只性能相同的恒流二极管串联使用,可将耐压值提高到100V以上.假如每只管子的恒流值不等,那末恒流值较小的管子将首先进人恒流状态.必要时可给IH值较小的管子并联一只分流电阻,使各管子同时进人恒流状态.

(2)利用晶体管、场效应管进行扩流及升压

扩流及升压电路分别如图四(a)、(b)所示.

图四是由晶体管JE9013和恒流二极管构成的扩流电路.设恒流管的恒定电流为IH ;JE9013的共发射极电流放大系数为hFE,扩展后的恒流值由下式确定:

IH ‘=(hFE +1)IH≈hFE IH

由结型场效应管3DJ6与恒流二极管组成的升压电路如图四(b)所示.R1、R2均为偏置电阻,阻值应取几十兆欧.令恒流二极管的正向击穿电压为V(BO),结型场效应管的漏--源极击穿电压为V1,则恒流源的耐压值V2=V(BO)+V1

    2.同时进行扩流和升压

某些情况下要求对恒流二极管同时进行扩流与升压,这时可采用如图五所示的电路.现由NPN型高反压管VT(3DG407)、恒流二极管2DH560、辅助电源EB构成扩流电路.2DH560的IH=5.60mA,起始电压VS=4.0V,设VT的发射结压降VBE=0.65V,EB应大于VS与VBE之和(4.65V).VD1和VD2为温度补偿二极管.输出级采用VMOS管,其栅极电压由稳压管VDz1、VDz2和电位器RP所决定.VMOS管属于高效场效应功率管,其性能远优于双极型功率管.它具有输人阻抗高、驱动电流小、耐压高(最高可承受1200V的高压)、工作电流大(1.5~100A)、输出功率高(1~250W)等优点.该恒流源电路能同时达到扩展恒定电流与提高工作电压之双重目的.在业余条件下,亦可用3只3DD15型大功率晶体管并联后代替VMOS管,但是要求这些管子的hFE值必须一致,并且要给每只管子加装合适的散热器.

    五、恒流管在测量仪表中的应用

1.恒流三极管在电子秤中的应用

恒流三极管在电子秤中的应用电路如图六所示.力敏传感器由4只接作桥路的电阻应变片Ra-Rd构成.供桥电压采用了恒流、稳压供电.输人电压为24V直流电压.调整电位器RP,可使恒流三极管3DH02B输出IH =40mA的恒定电流.其中,流过12V稳压管的电流Iz=10mA,而流过传感器的电流IL=30mA.在称重时,应变片发生应变,传感器就产生相应的输出电压Vo,送至二次仪表,最终显示出被测物体的重量.由于供桥电压E是用恒流与稳压方式获得的,其稳定度达0.05%,因此可保证称重的准确性.

TYPE
2DH1B/C
2DH2B/C
2DH3B/C
2DH4B/C
2DH5B/C
2DH6B/C
2DH7B/C
2DH8B/C
2DH9B/C
2DH10B/C
2DH11B/C
2DH12B/C
2DH13B/C
2DH14B/C
2DH15B/C
2DH16B/C
2DH17B/C
2DH18B/C
2DH19B/C
2DH20B/C
2DH21B/C
2DH22B/C
2DH23B/C
2DH24B/C
2DH25B/C
2DH26B/C
2DH30B/C
2DH40B/C
2DH50B/C

2DH112B/C

2DH123B/C
