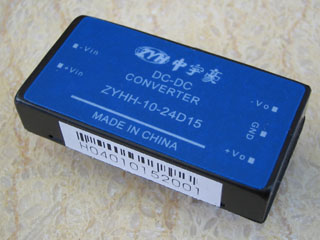

DC/DC模块电源?20W

无图片
公司名称:北京中宇豪电气有限公司
所属类别:电源产品分类>>模块电源(DC/DC)
电子信箱:zhanghuan@zhongyuhao.com
联系电话:13718567933
联 系 人:张焕
更新时间:2012/2/8 14:01:39

产品详情

  该系列模块具有宽度压范围高功率密度、重量轻、高效率、工作温范围宽、输入电压范围宽、低干扰、低纹波、低噪声、自然冷却的特点;自然冷却、无需附加散热器、具有输出过流,过压保护功能,遥控开关机、输出电压调节功能.可广泛应用数据采集、通讯设备、仪器仪表等各个领域,适于安装在高密度的印制版上,应用在需要隔离稳压的地方。


条件:
除特殊指定外,所有参数测试条件为:标称输入电压,全阻性标称负载和25℃室温环境
技术参数 指 标 单 位 条件
输入特性
输入电压 2:1或4:1
VDC
输入电压欠压保护
低于低端输入电压保护自动恢复
输出特征
输出电压、电流 见产品选型号
过流保护模式 连续保护,自恢复
电压精度 +1 空载—满载
线路调整率 +0.5 低端—高端
负载调整率 +1 空载—满载
动态响应时间 200max μ s 25%阶段负载25-50%-25%
过冲幅度 +5%max Vo 50%-75-50
一般特性
效率 见产品选型表
开关频率(典型值) 300 KHZ
遥控方式 遥控参考点:Vin- V 悬空或接高电平(0.7V~40) 开启
接Vin-或<0.5V 关断
启动时间 输入为标称值,电阻负载10 ms
隔离电压

输入-输出 500 VDC 一分钟
输入-外壳 500 VDC 一分钟
输出-外壳 500 VDC 一分钟
抗震性 5g,10~55 Hz
MTBF <200000 hrs
工作温度 -25~+50
贮存温度 -40~+85
湿度系数 +0.02 %/℃
运行环境湿度范围 30%~90%
保存温湿度围 10%~95%
外型尺寸: 50.8x 40.6x 13 mm


如有特殊要求可定做,不收其他费用。

型号

输入电压范围(V)

输出电压(V)

输出电流(A)

输出纹波(峰-峰值)mV

ZYHY20-12S05

9V~18V

+5V

4.0A

50

ZYHY20-12S12

9V~18V

12V

1.67A

100

ZYHY20-12S15

9V~18V

15V

1.33A

100

ZYHY20-12S24

9V~18V

+24V

0.83A

120

ZYHY20-12D05

9V~18V

±5V

±2.0A

50/50

ZYHY20-12D12

9V~18V

±12V

±0.83A

100/100

ZYHY20-12D15

9V~18V

+15V

±0.67A

120/120

ZYHY20-12D24

9V~18V

±24V

±0.41A

150/150

ZYHY20-24S05

18V~36V

+5V

4.0A

50

ZYHY20-24S12

18V~36V

+12V

1.67A

100

ZYHY20-24S15

18V~36V

+15V

1.33A

100

ZYHY20-24S24

18V~36V

+24V

0.83A

120

ZYHY20-24D05

18V~36V

±5V

±2.0A

50/50

ZYHY20-24D12

18V~36V

±12V

±0.83A

100/100

ZYHY25-24D15

18V~36V

±15V

±0.67A

120/120

ZYHY20-24D24

18V~36V

±48V

±0.41A

150/150

ZYHY20-48S05

36V~72V

+5V

4.0A

50

ZYHY20-48S12

36V~72V

+12V

1.67A

100

ZYHY20-48S15

36V~72V

+15V

1.33A

100

ZYHY20-48S24

36V~72V

+24V

0.83A

120

ZYHY20-48D05

36V~72V

±5V

±2.0A

50/50

ZYHY20-48D12

36V~72V

±12V

±0.83A

100/100

ZYHY20-48D15

36V~72V

±15V

±0.67A

120/120

ZYHY20-48D24

36V~72V

±24V

±0.41A

150/150

输出路数

底视图

引脚定义

单路尺寸图
1.Vin(电源输入正)
2.-Vin(电源输入负)
3.CTR(电源遥控端)
4.TRM(输出电压微调端)
5.-Vout(电源输出负)
6.+Vout(电源输出
正)
7.NC(空)
双路尺寸图 1.+Vin(电源输入正)
2.-Vin(电源输入负)
3.CTR(电源遥控端)
4.TRM(输出电压微调端)
5.-Vout(电源输出负)
6.COM(电源输出公共地)
7+Vout(电源输出
正)

最大容性负载

  模块电源的输出端可以外加电解电容,但过大的容量和过低的ESR(等效串联电阻)可能会引起模块工作的不稳定,或造成过流保护点变小。推荐输出电容每安培100μF电解电容.

负载效应

  ZYH-**-*D*双输出系列模块适用于平衡负载或比较平衡的负载,为保证能在一路重载、另一路轻载的特殊情况下正常使用,要分别在+Vout(电源输出正)与COM(电源输出公共地)、-Vout(电源输出负)与COM(电源输出公共地)之间加假负载。当负载不平衡时,每路加0.5~1%的假负载,就可得到较好的负载调整率和交叉调整率,此时的假负载要选用1~2W的功率电阻。

输出功率特性

  ZYH-**-*D*双输出系列模块电源在环境温度-25~+55℃范围内能满载工作而不用外加散热片(模块的最大壳温为+85℃)在环境温度超过+55℃时,要降额使用,否则要加散热片。

  所有参数测试条件为:标称输入电压,全阻性标称负载和25℃室温环境  .
