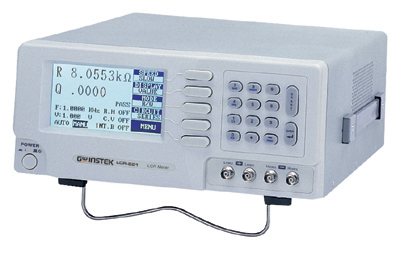

安规检测仪器 LCR表 LCR-821

特点

． 测试频率：12Hz ~ 200kHz, Continuously Variable Frequencies
．0.1% 高量测准确度
． 100 组设定条件记忆储存、呼出功能
．R/Q, C/D, C/R, L/Q, Z/θ, L/R 测试模式
． 绝对值, 差异值(Δ), 差异百分比(Δ%)显示
．240 x 128 大型 LCD 显示幕
． 测试条件及测试结果同时显示在荧幕上
．内建 RS-232C 介面 (含 LCR-Viewer 控制软体)
规格
<

测试频率
	12Hz ~ 200kHz (504 steps)
基本准确度
	0.1%
测试电压
	5mV ~ 1.275V (5mV/step)
直流位准
外部	2V
内部	0~35V
显示范围
串/并联等效阻抗	R 0.00001Ω ~ 99999kΩ
电容	C 0.00001pF ~ 99999uF
电感	L 0.00001mH ~ 99999H
品质因素	Q 0.0001 ~ 9999
散逸因素	D 0.0001 ~ 9999
阻抗	|Z| 0.00001Ω ~ 99999kΩ
相位 (Degree)	θ -180.00° ~ 180.00°
量测模式
	R/Q, C/D, C/R, L/Q, Z/θ, L/R
等效电路
	具串联与并联两种方式可供选择
记忆体
	100组
平均测试值
	1~255次
量测速度
	SLOW, MEDIUM 以及 FAST
量测值显示
	Value, Δ, Δ%
显示幕
	240 x 128 dot matrix C.C.F.L back light LCD
介面
	RS-232C
使用电源
	100V ~ 240V, 50/60Hz
附件
	电源线 x 1, 操作手册 x 1, 测试制具: LCR-06A x 1 选购测试制具: LCR-05, LCR-07, LCR-08, LCR-09
尺寸及重量
	330(宽) x 149(高) x 437(长)mm 约 5.5 公斤



选购配件

	型号	名称	说明
	LCR-09	Test Fixture	For: LCR-819/817/816 ; LCR-829/827/826/821
	LCR-08	Test Fixture	LCR-816/817/819/821/826/827/829
	LCR-07	Test Fixture	LCR-816/817/819/821/826/827/829
	LCR-05	Test Fixture	LCR-816/817/819/821/826/827/829
	GTL-232	RS-232C Cable	For:GDS-806S/806C/810S/810C/820S/820C/840S/840C, GRS-6032A/6052A, SFG-830,LCR-816/817/819/821, PSM-2010/3004/6003
