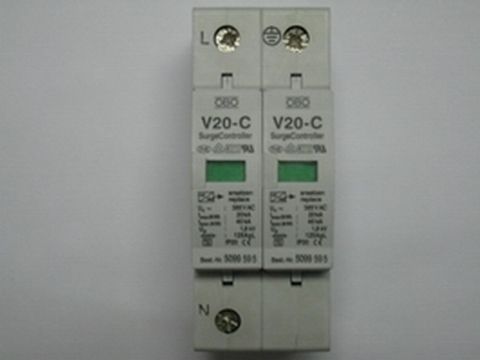

V20-C/2,电源防雷器,特价进行中550元/套

点击查看原图
公司名称:深圳市中天恒基科技有限公司
所属类别:电源配套分类>>防雷浪涌
电子信箱:694808890@qq.com
联系电话:13632919936
联 系 人:朱小姐
更新时间:2009/8/3 17:15:01

产品详情

特性 V 20-C 使用优点
电量金属氧化物压敏电阻 保护器可以应付频繁的动作,寿命长
可插拔式部件 保护器模块可以带电插拔进行测试或更换
1到4片的底座之间已连接进行 通过带标志端子,安装简单
热感断路器和视窗指示装置
对保护器的工作状态一目了然
带NPE火花间隙模块的保护器 使用范围(TN-C-S TN-S TT It),结构更安全
C 25-B+C/NPE具有反向插入保护 保护器模块简单、专业的安装

功能和应用领域

根据DIN VDE 0675,Part 6(Draft 11.89)A1,A2的要求,浪涌保护器V 20-C是属于C级的电涌保护器。它保护电气设备免受各种电压浪涌的危害。可提供从单模块到4模块的不同型号。

型号V 20-C/3+NPE(C级)是用于TN-C-S、TN-S、TT和IT系统中特别的浪涌保护器。该保护器是根据DIN VDE 0100,Part 534/A1的新需求进行设计的,并达到简单、安全的安装。

V 20-C内含一个有高非线性特性(α>30)的氧化锌压敏电阻。该器件具有响应时间短、保护水平低、高通流量和长寿命的优点,特别当雷击电涌通过保护器后,后续电流不会出现。

如果浪涌保护器由于过载发生损坏,内置的断路装置将及时动作,中断与电源的连接,同时故障指示显示窗的颜色由绿色变为红色。

安装

V 20-C能够容易地安装于任何配电箱或者开关箱内的35 mm导轨上。多模块保护器的各模块在工厂里已经由内置接地跳线连接,所以保护器只需要做一次接地(PE)连接。NPE保护模块C 25-B+C/NPE和底座之间的巧妙设计,使模块不能被反向插入。这保证了保护器模块的正确安装。

技术参数

电涌保护器
型号
V 20-C
75 150 280 320 385 440 550
最大持续操作电压 UC AC
(最大允许操作电压) UC DC
75 V~
100 V-
150 V~
200 V-
280 V~
350 V-
320 V~
420 V-
385 V~
505 V-
440 V~
585 V-
550 V~
745 V-
雷电保护区 0→2
等级-按照DIN VDE 0675 Part 6(Draft 11.89)A1,A2
-按照IEC 61643-1

C
Ⅱ级
测试标准 IEC 61643-1,prEN 61643-1,
E DIN VDE 0675-6:1989-11 and Part 6/A1
标称放电电流 In(8/20) 15 kA
20 kA 15 kA
整体最大放电电流 Imax(8/20)
V 25-B+C/1
V 25-B+C/2
V 25-B+C/3
V 25-B+C/4

40 kA
75 kA
110 kA
150 kA
最大放电电流
(单模块) Imax(8/20)

40 kA
电压保护水平
Up在1 kA(8/20)
Up在5 kA(8/20)
Up在In时
≤300 V
≤350 V
≤400 V
≤500 V
≤650 V
≤700 V
≤900 V
≤1.1 kV
≤1.4 kV
≤1.0 kV
≤1.3 kV
≤1.6 kV
≤1.2 kV
≤1.5kV
≤1.8 kV
≤1.5 kV
≤1.8kV
≤2.2 kV
≤1.7 kV
≤2.1 kV
≤2.5 kV
响应时间 TA <25 ns
短路耐受能力25 kA时的最大后备保险丝 125 A gl/gG
连接线橫截面积 2.5-25 mm2(多股软线,连接端加护套)
2.5-35 mm2(单股、多股线)
安装位置 35 mm导轨(符合EN 50022)
Ip等级 IP 20
温度范围 υ -40℃到+85℃
