美赞电子MDW系列25W-30W
产品特性
·输出电压精度 单、双路均流±1%;
双路输出电压或电流不同
Vo1:±1% Vo2: ±3%
·输出电压可调 ±10%
·电压调整率 Vo1:±0.05% Vo2: ±3.0%
·负载调整率 Vo1:±0.5%
Vo2: ±1.5%(20%~100%标称负载)
·纹波噪声 ±1%Vout 20MHZ示波器
·限流保护
·遥控开/关控制
·隔离电压 1000VDC
·效率 85%(典型值)
·满载工作温度(壳温)范围 -25℃~+95℃
·存储温度范围 -45℃~+105℃
·冷却方式 自由空气
·温度系数 ±0.02%/℃
·开关频率 300KHz
·MTBF 2X105Hrs
技术参数:
型号 |
输入电压标称值 (VDC) |
输入电压范围 (VDC) |
输出电压 (VDC) |
标称负载电流 (A) |
纹波与噪声 (mVp-p) |
MDW25-xxS5 |
12、24、48、110 |
9-18,18-36,36-72,72-144 |
5.1 |
5.0 |
50 |
MDW25-xxS12 |
12.0 |
2.08 |
100 | ||
MDW25-xxS15 |
15.0 |
1.66 |
100 | ||
MDW25-xxS24 |
24.0 |
1.04 |
100 | ||
MDW25-xxD05 |
5.1/-5.1 |
2.5/2.5 |
80/80 | ||
MDW25-xxD12 |
12.0/-12.0 |
1.04/1.04 |
100/100 | ||
MDW25-xxD15 |
15.0/-15.0 |
0.83/0.83 |
100100 | ||
MDW25-xxT5-12 |
5.0/12.6/-12.6 |
3.5/0.3/0.3 |
80/100/100 | ||
MDW25-xxT5-15 |
5.0/15.2/-15.2 |
3.5/0.2/0.2 |
80/100/100 | ||

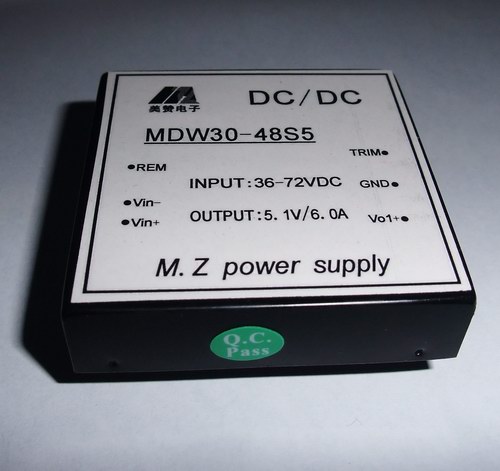

MDW30-xxS5 |
12、24、48、110 |
9-18,18-36,36-72,72-144 |
5.1 |
6.0 |
80 |
MDW30-xxS12 |
12.0 |
2.5 |
100 | ||
MDW30-xxS15 |
15.0 |
2.0 |
100 | ||
MDW30-xxS24 |
24.0 |
1.25 |
100 | ||
MDW30-xxD05 |
5.1/-5.1 |
3.0/3.0 |
80/80 | ||
MDW30-xxD12 |
12.0/-12.0 |
1.25/1.25 |
100/100 | ||

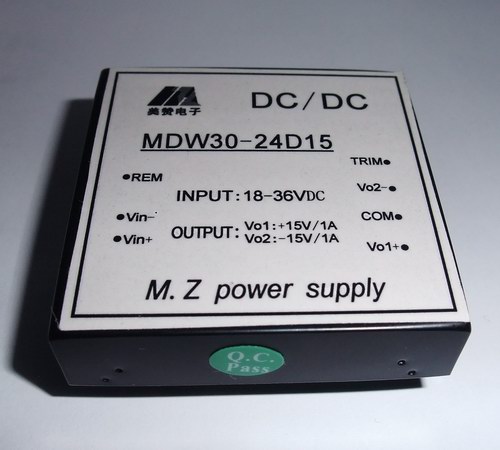

MDW30-xxD15 |
15.0/-15.0 |
1.0/1.0 |
100/100 |
备注:xx表示可选择的输入电压值,输入/输出电压/输出电流值可根据客户的特殊要求订制。
双路输出的产品两路输出电流可以不同,30W5V输出的产品建议外接散热片。
外形尺寸及管脚底视图:模块尺寸2″×2″×0.5″ (50.8mm×50.8mm×12.7mm)
管脚编号 |
单路 |
双路 |
叁路 |
P1 |
Vin+ |
Vin+ |
Vin+ |
P2 |
Vin- |
Vin- |
Vin- |
P3 |
REM |
REM |
REM |
P4 |
|
Vo1+ |
Vo2+ |
P5 |
Vo1+ |
COM |
Vo1+ |
P6 |
GND |
Vo2- |
COM |
P7 |
TRIM |
TRIM |
Vo3- |
