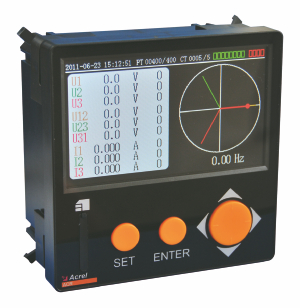

安科瑞能效管理仪表ACR350EGH

点击查看原图
公司名称:安科瑞电气股份有限公司
所属类别:电源配套分类>>测试仪器
电子信箱:acrelxs@163.com
联系电话:021-69158261
联 系 人:徐霜
更新时间:2016/10/18 8:55:44

产品详情

1 概述
        ACR网络电力仪表是针对电力系统、工矿企业、公共设施、智能大厦的电力监控需求而设计的。它能测量所有的常用电力参数,如三相电流、电压,有功、无功功率,电度、谐波等。由于该电力仪表还具备完善的通信联网功能,所以我们称之为网络电力仪表。它非常适合于实时电力监控系统。
        该表具有很高的性能价格比,可以直接取代常规电力变送器及测量仪表。作为一种先进的智能化、数字化的前端采集元件,该系列网络仪表已广泛应用于各种控制系统、SCADA系统和能源管理系统中。

2 技术指标

技术参数



输入

网络

单相、三相三线、三相四线

电压

额定值

AC100V400V

过负荷

1.2倍持续,瞬时2/1

功耗

0.2VA

阻抗

200kΩ

电流

额定值

AC1A5A

过负荷

1.2倍持续,瞬时10/10

功耗

0.2VA

阻抗

0.1Ω

频率

50±5Hz60±5Hz

输出

电能脉冲

2路脉冲输出,1000040000160000imp/kwh

通讯

RS485/Modbus-RTUProfibus-DP 波特率384001920096004800可设定

电源

范围

AC80-270VDC90-350V

功耗

1VA

工频耐压

2kV/1min交流有效值

抗干扰性能

符合GB6162

环境

温度

工作:-10~+55,存贮:-25~+70

湿度

95%RH,不结露,无腐蚀性气体场所

海拔

2000

精度等级

电流、电压:0.2级,功率、有功电能:0.5级,频率:0.05Hz,无功电能:1

3 产品规格
3.1 80型产品规格

注:
1.J(继电器越限报警输出)与第二路开关量输出复用;
2.ACR10E(L)在选配K(2DI/2DO)功能时无脉冲信号输出端口;
3.ACR120E(L)在选配K(4DI)功能时具备1路有功电能脉冲信号输出端口,在选配K(2DI/2DO、5DI/2DO)功能时无脉冲信号输出端口。

3.2 96型产品规格

注:
1.J(继电器越限报警输出)与第二路开关量输出复用;
2.ACR220E(L)在选配K(4DI)功能时具备1路有功电能脉冲信号输出端口,在选配K(2DI/2DO、4DI/2DO)功能时无脉冲信号输出端口;
3.ACR220(230)ELH在选配K(4DI/2DO)功能时具备1路有功电能脉冲信号输出端口,在选配K(4DI/4DO)功能时无脉冲信号输出端口;
4.ACR220E(L)最多可带2路模拟量输出。

3.3 42型产品规格

注:
1.ACR320E(L)在选配K(4DI/4DO、8DI/4DO)功能时无脉冲信号输出端口;
2.ACR320(330)ELH在选配K功能时具备1路有功电能脉冲信号输出端口;
3.ACR320E(L)最多可带4路模拟量输出;
4.ACR330ELH最多可带2路模拟量输出。

4 接线端子

注1:适用于ACR320E(L)选配8DI/4DO场合;
注2:适用于ACR10E(L)带2路脉冲输出场合。

5 应用方案

 点此处见(详情)
