数字示波器|示波器|存储示波器|存储数字示波器|北京普源|普源RIGOL|DS1042C

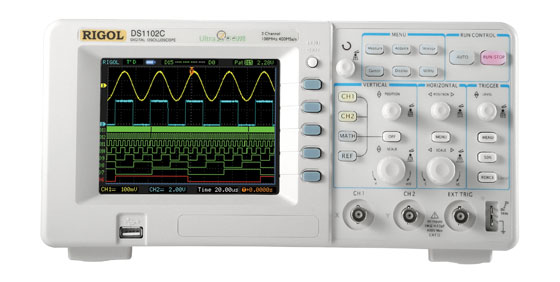

点击查看原图
公司名称:上海日意电子科技有限公司
所属类别:电源配套分类>>测试仪器
电子信箱:wuwenjing@riyipower.com
联系电话:13917506174 021-51083590-115
联 系 人:吴雯静
更新时间:2010-8-25 11:12:38

产品详情
商品简介:
1、超薄设计,体积小巧,大大减少桌面占用面积 2、存储深度高达1M采样点 3、5.7’64K色TFT彩色液晶屏,波形显示更加清晰自然 4、丰富的触发功能:边沿、视频、脉宽、斜率、交替、码型和持续时间触发等 5、实时采样率400 MSa/s,等效采样率高达25 GSa/s 6、集成USB Host,支持U盘存储、USB接口打印和直接系统升级


详细说明:
型号
DS1102C
DS1062C
DS1042C
DS1022C
带宽
100 MHz
60 MHz
40 MHz
25 MHz
选配

·应用
1.电子线路的测试
2.教育和技术培训
3.信号逻辑关系验证
4.混合信号电路测量
5.电路功能测试

·性能特点
DS1000C (型号:  DS1102C  DS1062C   DS1042C   DS1022C)

1.  全新设计的小巧体积,大大减小桌面占用面积
2.  5.7’ 64K色 TFT彩色液晶显示
3.  存储深度:1M采样点(单通道),512K采样点(双通道)
4.  丰富的触发功能:边沿、视频、脉宽、斜率、交替、码型和持续时间触发等
5.  可调触发灵敏度:有效滤除有可能叠加在触发信号上的噪声,防止误触发
6.  实时采样率400 MSa/s,等效采样率高达25 GSa/s;保证有效捕获实时瞬态信号,同时可观察
    重复信号的微妙细节
7.  20种自动测量功能
8.  光标测量包括手动模式、追踪模式和自动测量模式
9.  10组波形、10组设置存储、位图存储、CSV存储
10. 加、减、乘、FFT、反相等多种波形运算功能
11. 自动校准功能
12. 独特的数字滤波器和波形录制功能
13. 内置硬件频率计
14. 双通道 + 外触发,根据带宽分为100 MHz,60 MHz,40 MHz,25 MHz 多种型号
15. 标准配置接口:USB Device,RS-232;USB Host,支持U盘和USB接口打印机
16. 标配 通过/失败 检测功能:采用“光电隔离”方式,有效避免电磁干扰
17. 多种语言用户界面,嵌入式帮助系统

·性能参数
设备型号
DS1102C
DS1062C
DS1042C
DS1022C
带宽
100 MHz
60 MHz
40 MHz
25 MHz
存储深度
1M采样点(单通道),512K采样点(双通道)
通道
双通道 + 外触发
实时采样率
400 MSa/s
等效采样率
25 GSa/s
上升时间
3.5 ns
5.8 ns
8.7 ns
14 ns
时基范围
5 ns/div 至 50 s/div
10 ns/div 至 50 s/div
20 ns/div 至 50 s/div
李沙育图形
带宽
100 MHz
60 MHz
40 MHz
25 MHz
相位差
± 3°
触发模式
边沿、视频、脉宽、斜率、交替
触发源
CH1,CH2,Ext,Ext/5,AC Line
输入阻抗
1 MΩ || 15 pF
垂直灵敏度
2 mV/div 至 5 V/div
垂直分辨率
8 位
输入耦合
直流、交流、接地
最大输入电压
400 V (DC + AC 峰值)
滚动范围
500 ms/div 至 50 s/div
自动测量
峰峰值、幅值、最大值、最小值、顶端值、底端值、平均值、均方根值、过冲、预冲、频率、周期、上升时间、下降时间、正脉宽、负脉宽、正占空比、负占空比、延迟1→2 、延迟1→2 的测量
光标测量
手动模式、追踪模式和自动测量模式
数学运算
+,-,×,FFT
存储
内置:10组波形、10组设置
USB:位图存储、CSV存储、波形设置
接口
USB Device,USB Host,RS-232,P/F Out (Isolated)
显示
64K色TFT彩色液晶,320 x 234
全球通用,100 – 240 V / 50 W 最大值
重量
2.3 kg

·下载资料
DS1000系列
文件下载
DS1000 使用说明书 英文版
DS1000 使用说明书 中文版
DS1000 测控工具
UltraScope 软件使用说明
UltraScope for DS1000 Series
USB驱动 for DS1000
