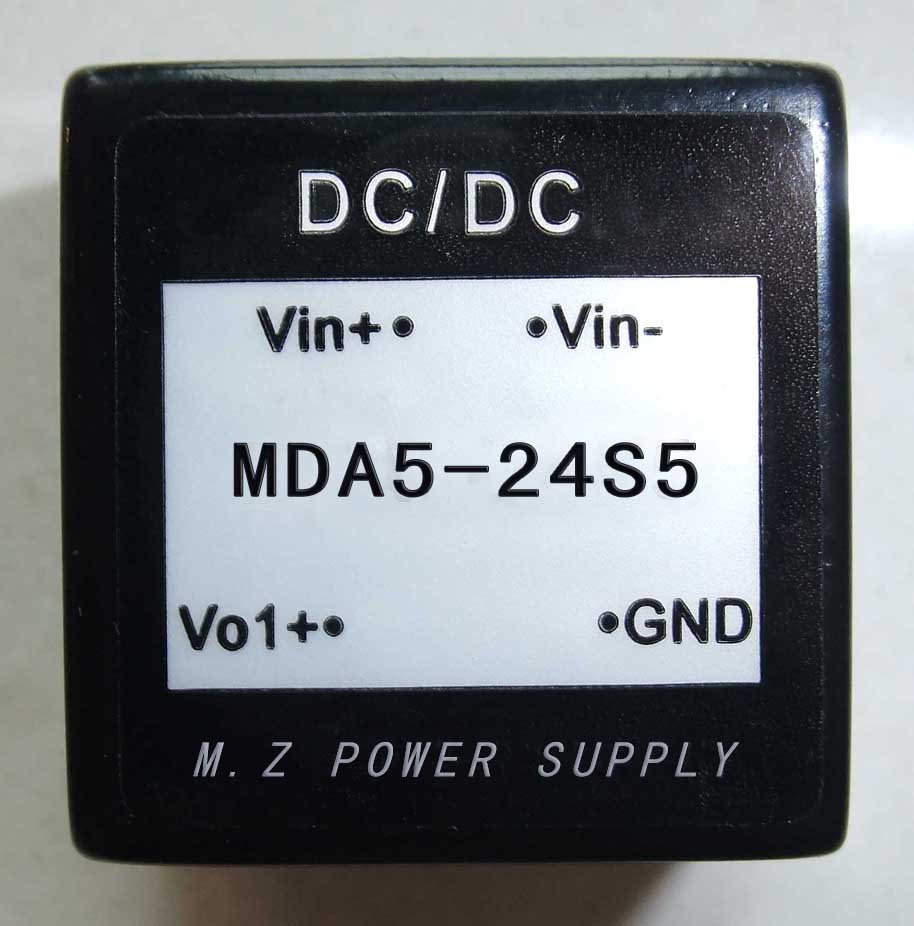

DCDC小功率模块电源3W~5W

点击查看原图
公司名称:杭州美赞电子有限公司
所属类别:电源产品分类>>模块电源(DC/DC)
电子信箱:meizan888@163.com
联系电话:0571-88915820
联 系 人:陈平
更新时间:2011-5-16 12:18:40
点击这里与企业谈话
产品详情

产品特性

·输出电压精度    单、双路均流±1%;

                                双路输出电压或电流不同

                               Vo1:±1%  Vo2: ±3%

·电压调整率      Vo1:±0.05%   Vo2: ±1.5%

·负载调整率      Vo1:±0.5%   Vo2: ±3%

·温度系数        ±0.02%/°C

·纹波与噪声     Vo≤5Vdc  50mVp-p    其他 100mVp-p

·限流保护

·满载工作温度(壳温) -25℃~+75℃(低辐射塑料)

                                            -25℃~+95℃(金属)

·存储温度范围   -45℃~+105℃

·冷却方式       自由空气

·隔离电压        500VDC(普通型)

·效率            70%~80%

·温度系数        ±0.02%/°C

·开关频率       300KHz

·MTBF           2X105Hrs

技术参数:

产品型号

输入电压标称值

(VDC)

输入电压范围

(VDC)

标称输出电压

(VDC)

标称输出电流

(A)

MDA(M)3-xx S5

12、24、48、110

9~18,18~36   36~72,72~144

5.0

0.6

MDA(M)3-xx S12

12.0

0.25

MDA(M)3-xx S15

15.0

0.2

MDA(M)3-xx S24

24.0

0.125

MDA(M)3-xx D5

5.0/-5.0

0.3/0.3

MDA(M)3-xx D12

12.0/-12.0

0.125/0.125

MDA(M)3-xx D15

15.0/-15.0

0.1/0.1

MDA(M)5-xx S5

12、24、48、110

9~18,18~36  36~72,72~144

5.0

1.0

MDA(M)5-xx S12

12.0

0.42

MDA(M)5-xx S15

15.0

0.32

MDA(M)5-xx S24

24.0

0.21

MDA(M)5-xx D5

5.0/-5.0

0.5/0.5

 MDA(M)5-xx D12

12.0/-12.0

0.208/0.208

 MDA(M)5-xx D15

15.0/-15.0

0.167/0.167

备注:xx表示可选择的输入电压值,输入/输出电压/输出电流值可根据客户的特殊要求订制。

双路输出的产品两路输出电流可以不同,输出电压可稳压也可不稳压。

外形尺寸及管脚底视图:

MDM-(M封装)电源模块管脚定义及尺寸(国际标准尺寸):1.25²×0.8²×0.4²(31.75mm×20.32mm×10.16mm

DC/DC3-5W尺寸图1

管脚编号

单路

双路

2

Vin-

Vin-

3

22

Vin+

Vin+

23

9

NC(无连接的空管脚)

COM

10

NC(无连接的空管脚)

11

Vo2-

14

Vo1+

Vo1+

15

NC(无连接的空管脚)

NC(无连接的空管脚)

16

GND

COM



MDA-(A封装)电源模块管脚定义及尺寸(国内常用尺寸):1²x1²x0.4²(25.4mm×25.4mm×10.16mm)

DC/DC3-5W尺寸图2

管脚编号

单路

双路

1

Vin+

Vin+

2

Vin-

Vin-

3

Vo1+

Vo1+

4



COM

5

GND

Vo2-
