36-72V/48V转24V 超宽压高效率开关型DC-DC
产品详情
|
产品特性
n 开关型、效率高达95%
n 9-72VDC的输入范围
n 引脚兼容传统78xx系列
n 无需外加散热片
n 短路保护,过热保护
n 低纹波、噪声
n 满足UL94-V0要求
n MTBF>200万小时
n 工作温度：-40℃～+85℃
产品概述
TEN-POWER的LM78Hxx-500系列是超小型、高效率的开关型三端稳压器，具有超宽输入范围，可直接替代传统78XX系列三端线性稳压器。它效率高、发热低，使用时无需散热片。广泛应用于汽车电子供电，工业电能表等电压波动范围大的负载点(POL)供电领域。
|
产品型号一览表 |
|
型号 |
输入电压（V） |
输出 |
效率%
（满载时） |
|
标称 |
Min |
Max |
电压（VDC） |
电流（mA） |
Min
Vin |
Max
Vin |
|
LM78H03-500 |
48V |
9 |
72 |
3.3 |
500 |
82 |
75 |
|
LM78H05-500 |
9 |
72 |
5.0 |
500 |
87 |
81 |
|
LM78H06-500 |
9 |
72 |
6.5 |
500 |
91 |
84 |
|
LM78H09-500 |
14 |
72 |
9.0 |
500 |
92 |
86 |
|
LM78H12-500 |
17 |
72 |
12 |
500 |
93 |
89 |
|
LM78H15-500 |
20 |
72 |
15 |
500 |
94 |
90 |
|

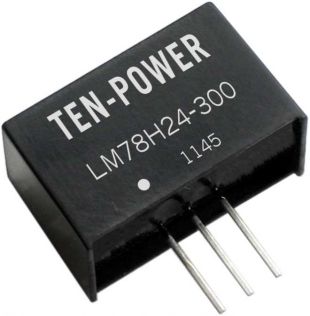

LM78H24-300 |
36 |
72 |
24 |
300 |
95 |
91 |
|
输出特性表 |
|
项目 |
工作条件 |
Min |
Type |
Max |
单位 |
|
输出电压精度 |
100%的负载，输入电压范围 |
|
±2 |
±3 |
% |
|
线性调节率 |
输入电压从最低电压到最高电压，满载 |
|
±0.4 |
±1.0 |
|
负载调整率 |
从10%的负载到100%的负载 |
|
±0.3 |
±0.6 |
|
纹波+噪声 |
20MHz带宽，10%的负载到100%的负载 |
|
25 |
60 |
mVp-p |
|
短路保护 |
|
可持续，自恢复 |
|
过热保护 |
|
|
160 |
|
℃ |
|
输出限制电流 |
|
|
700 |
1200 |
mA |
|
开关频率 |
100%负载，输入电压范围 |
120 |
-- |
800 |
KHz |
|
动态负载稳定性 |
100%到10%负载 |
|
|
±100 |
mV |
|
1.0 |
1.5 |
ms |
|
静态电流 |
输入电压范围 |
|
1 |
5 |
mA |
|
温度系数 |
|
|
|
±0.015 |
%/℃ |
|
最大容性负载 |
|
|
|
100 |
μF |
|
一般特性表 |
|
项目 |
工作条件 |
Min |
Type |
Max |
单位 |
|
存储湿度 |
|
|
|
95 |
% |
|
工作温度 |
温度≥70℃后要降额使用 |
-40 |
|
85 |
℃ |
|
存储温度 |
|
-55 |
|
125 |
|
工作时外壳温度 |
|
|
|
100 |
|
引脚耐焊接温度 |
焊点距离外壳边沿1.5mm，10秒 |
|
|
300 |
|
冷却方式 |
|
自然空冷 |
|
外壳材料 |
|
阻燃耐热塑料（UL94-V0） | 更多产品数据参数请登陆我司网站下载相关手册或来电咨询。 | | | | |
