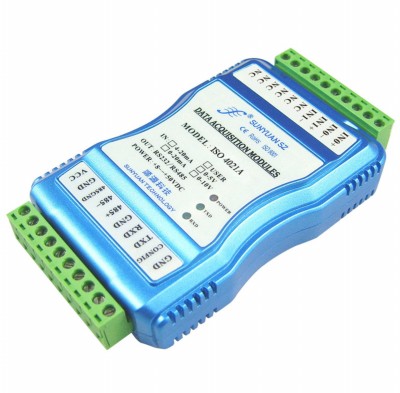

A/D转换和RS-485隔离信号采集/隔离变送器/信号隔离器

公司名称：深圳市顺源科技有限公司
所属类别：电源产品分类>>模块电源(DC/DC)
电子信箱：szsunyuan@126.com
联系电话：13760140536 0755-83100080-819
联系人：刘婷
更新时间：2012-12-10 10:25:09

产品详情

概述
　　SYAD08T系列产品实现传感器和主机之间的信号采集，用以检测模拟信号或控制远程设备。通过软件的配置，可用于多种传感器类型，包括：模拟信号输入，模拟信号输出，和数字信号输入/输出，SYAD08T系列产品可应用在 RS-232/485总线工业自动化控制系统，热电偶信号的测量、监视和控制，小信号的测量以及工业现场信号隔离及长线传输等等。
　　产品包括电源隔离，输入输出信号隔离、线性化，A/D转换和RS-485串行通信。每个串口最多可接256只 SYAD08T系列模块，通讯方式采用ASCII字符通讯协议或MODBUS RTU通讯协议，其指令集兼容于ADAM模块，波特率可由用户设置，能与其他厂家的控制模块挂在同一RS-485总线上，便于计算机编程。
　　SYAD08T系列产品是基于单片机的智能监测和控制系统，所有的用户设定的校准值，地址，波特率，数据格式，校验和状态等配置信息都储存在非易失性存储器EEPROM里。
SYAD08T系列产品可以测量各种传感器信号，包括热电阻，热电偶，应变片等，具体选型请参看不同型号产品所支持的类型编码。
　　SYAD08T系列产品按工业标准设计、制造，信号输入/输出之间隔离，可承受3000VDC隔离电压，抗干扰能力强，可靠性高。工作温度范围- 45℃～+85℃。

图1　SYAD08T 产品原理及外接端子框图

SYAD08T 功能简介
　　SYAD08T 为八路信号隔离采集模块，可测量J/ K/ T/ E/ R/ S/ B 型热电偶信号。
1、模拟信号输入
24位采集精度，产品出厂前所有信号输入范围已全部校准。在使用时，用户也可以很方便的自行编程校准。
热电偶输入断线检测、线性补偿和冷端温度补偿。通过发送一个简单的断线检测命令，即可知道热电偶是否断线。模块内部有各种热电偶的线性数据，当采集热电偶信号时，模块根据不同类型热电偶进行线性补偿，还可以根据当前环境温度进行冷端温度补偿。如果需要，用户可以自行编程校准冷端温度。

2、通讯协议
通讯接口：模块有1路标准的RS-485通讯接口和一路RS-232通讯接口。
通讯协议：支持两种协议，ASCII字符协议和MODBUS RTU通讯协议。可通过编程设定使用那种通讯协议，能实现与多种品牌的PLC、RTU或计算机监控系统进行网络通讯。
数据格式：10位。1位起始位，8位数据位，1位停止位。
通讯地址（00H~FFH）和波特率（300bps、600 bps、1200 bps、2400 bps、4800 bps、9600 bps、19200 bps、38400bps）均可设定；通讯网络最长距离可达1200米，通过双绞屏蔽电缆连接。
通讯接口高抗干扰设计，±15KV ESD保护，通信响应时间小于70mS。
　　　
3、抗干扰
可根据需要设置校验和。模块内部有瞬态抑制二极管，可以有效抑制各种浪涌脉冲，保护模块，内部的数字滤波，也可以很好的抑制来自电网的工频干扰。

初始化 SY AD08T 模块
　　所有的SY AD08T模块，如果使用 RS-485网络，必须分配一个独一无二的地址代码，地址代码取值范围为00H~FFH。但是，所有全新的SY AD08T模块都使用一个工厂的初始设置，如下所示：
地址代码为01H
波特率9600 bps　　　　
禁止校验和
ASCII字符通讯协议
由于新模块的地址代码都是一样的，他们的地址将会和其他模块矛盾，所以当你组建系统时，你必须重新配置每一个模拟输入模块地址。可以在接好SY AD08T模块电源线和RS485通讯线后，通过配置命令来修改SY AD08T模块的地址。
波特率，校验和状态也需要根据用户的要求而调整。而在修改波特率，校验和状态之前，必须安装配置跳线，否则无法修改。所有SYAD08T模块都有一个特殊的标为CONFIG的管脚。将CONFIG管脚短路接到地线(GND管脚)后，再通电，此时模块进入配置状态。在这个状态下，配置如下：
地址代码为00H
波特率9600 bps
禁止校验和
ASCII字符通讯协议
这时，可以通过配置命令来修改SY AD08T模块的波特率，校验和状态等参数，通过设置模块的通讯协议命令来选择通讯协议。在不确定某个模块的具体配置时，也可以通过安装配置跳线，使模块进入配置状态，再对模块进行重新配置。如果用户需要将模块设置为MODBUS RTU通讯协议，请看MODBUS通讯协议章节的有关说明。

校准模块
　　校准必须在ASCII字符通讯协议下进行。Modbus协议下不支持校准。
产品出厂时已经校准，用户无需校准即可直接使用。使用过程中，用户也可重新校准模块。在校准时，模块需要输入合适的信号，不同的输入范围需要不同的输入信号。
为了提高校准精度，建议使用以下设备来校准：
1、一个输出稳定，噪声很低的直流电压/电流信号源
2、一个5位半或更高精度的电压/电流测量仪表监测输入信号的准确性

校准过程
1. 选择要校准的输入通道，按照模块的输入范围接上对应的输入信号；
　选择正确的输入范围，不同的输入范围需要的校准电压不同。
2. 给模拟输入模块连上正确的偏移电压，热电偶信号的校准电压值请参考表5-1。
3. 待信号稳定后，向模拟输入模块发送偏移校准 $AA1N 命令(N代表当前正在校准的通道代号)。　
4. 给模拟输入模块连上正确的量程电压，热电偶信号的校准电压值请参考表5-1。
5. 待信号稳定后，向模拟输入模块发送增益校准 $AA0N 命令(N代表当前正在校准的通道代号)。
6. 对各通道依次做偏移及增益校准。
7. 校准完成

详细技术资料：
http://www.sun-yuan.com/download/201211171374573484.pdf
