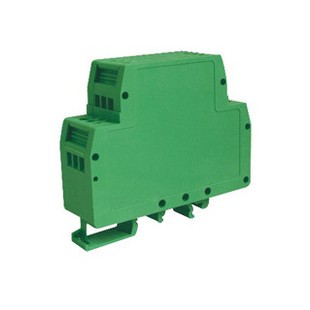

0-10v转0-10ma,隔离变送器

点击查看原图
公司名称:深圳市维君瑞科技有限公司
所属类别:其他类>>其他
电子信箱:sales05@wayjun.cn
联系电话:0755-83356002
联 系 人:刘先生
更新时间:2012-12-11 11:49:22

产品详情

导轨式一进一出直流电压信号隔离变送器

概述:



该产品采用先进的隔离技术,能够对直流电压信号进行隔离检/监测,产品体积小,功耗低,精度高。输入,输出和辅助电源之间可以承受2500VDC隔离耐压,可以灵活应用。广泛应用于电力,化工,石油,工业和自动控制等领域。

产品型号:DIN11 IAP V1-P1-A2产品参数:输入0-5V    输出0-10ma 辅助电源24V

安装方式:导轨卡槽固定安装方式

外型尺寸:80*25.0*70MM



主要特性

精度等级:0.1级、0.2级。产品出厂前已检验校正,用户可以直接使用

全量程范围内极高的线性度(非线性度<0.2%

产品全系列采用三隔离,信号输入/信号输出/辅助电源





通用参数

参数名称

测试条件

最小

典型值

最大

单位

隔离耐压

50Hz,1分钟



2500



VDC

漏电流

1mA

耐冲击电压

3KVAC, 1.2/50us(峰值)

工作温度



-25



+70

工作湿度

无凝露

10



90

%

存储温度



-45



+80

存储湿度



10



95





输入阻抗:300KΩ



电源损耗:<0.75W(电流输出)



输入过载能力:2.0倍额定:连续

输出过载能力:负载电阻不超过350Ω

响应时间:1mS



注:电流输出型如果要求负载电阻650Ω,请另做注明

DIN11系列产品外型尺寸及外接线路描述















注意事项

1、使用前根据装箱单,以及产品标签,仔细核对和确认产品数量、型号和规格。

2、使用时必须按所选产品型号对应的接线参考图,正确连接信号输入、输出和电源线,检查无误后再接通电源和信号。

3、当用表笔直接测量信号时,请将端子旋紧。

4、使用环境应无导电尘埃和破坏绝缘、金属的腐蚀性气体存在。

5、集中安装时,安装间距≥10mm。

6、产品出厂时已调校好,请勿随意调校。确需现场调校时,请与我公司联系。

7、产品为一体化结构,不可拆卸,同时应避免碰撞和跌落。请勿涂改和撕下产品上的任何标贴。

8、产品内部未设置防雷击电路,当产品的输入、输出馈线暴露于室外恶劣气候环境之中时,请注意采取防雷措施。
