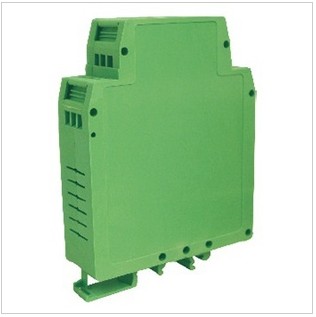

0-10v转4-20ma,一进两出,信号隔离分配器

点击查看原图
公司名称:深圳市维君瑞科技有限公司
所属类别:其他类>>其他
电子信箱:sales05@wayjun.cn
联系电话:0755-83356002
联 系 人:刘先生
更新时间:2012-12-11 14:15:50

产品详情
加工定制: 品牌: 维君瑞
型号: DIN12 IAP-V2-P1-A4 测量范围: 0-10V
测量精度: 0.1级、0.2级 尺寸: 106.7x79.0x25.0(mm)
重量: 0.2(kg) 电源: 24V

导轨式安装,信号隔离转换分配器,

输入一路0-10V,  输出两路4-20mA,  一进二出



概述:



该产品采用先进的隔离技术,能够对直流电压信号进行隔离检/监测,产品体积小,功耗低,精度高。输入,输出和辅助电源之间可以承受2500VDC隔离耐压,可以灵活应用。广泛应用于电力,化工,石油,工业和自动控制等领域。



产品型号:DIN12 IAP V2-P1-A4

产品参数:输入0-10V    输出两路4-20mA  辅助电源24V

安装方式:导轨卡槽固定安装方式

外型尺寸:106.7x79.0x25.0mm

产品牌子: 维君瑞(WAYJUN)

产地:深圳



主要特性

精度等级:0.1级、0.2级。产品出厂前已检验校正,用户可以直接使用

全量程范围内极高的线性度(非线性度<0.2%

产品全系列采用三隔离,信号输入/信号输出/辅助电源



通用参数

精 度---------- 0.1%,0.2%

隔   离 ----------信号输入/输出/辅助电源

辅助电源---------- DC5V、12V、24V,±10%

绝缘电阻 ----------≥20MΩ

工作温度---------- -25~+70

耐   压 ----------信号输入/输出/辅助电源

工作湿度---------- 10~90% (无凝露)

2500VDC,50Hz,1分钟,漏电流1mA

存储温度---------- -45~+80℃

耐冲击电压---------- 3KV,1.2/50us(峰值)

存储湿度---------- 10~95% (无凝露)

参数

测试条件

最小值

典型值

最大值

单位

耐压

AC,50Hz,1min



2500VDC









精 度---------- 0.1%,0.2%

隔   离 ----------信号输入/输出/辅助电源

辅助电源---------- DC5V、12V、24V,±10%

绝缘电阻 ----------≥20MΩ

工作温度---------- -25~+70

耐   压 ----------信号输入/输出/辅助电源

工作湿度---------- 10~90% (无凝露)

2500VDC,50Hz,1分钟,漏电流1mA

存储温度---------- -45~+80℃

耐冲击电压---------- 3KV,1.2/50us(峰值)

存储湿度---------- 10~95% (无凝露)



DIN12系列产品外型尺寸



注意事项:

1、使用前根据装箱单,以及产品标签,仔细核对和确认产品数量、型号和规格。

2、使用时必须按所选产品型号对应的接线参考图,正确连接信号输入、输出和电源线,检查无误后再接通电源和信号。

3、当用表笔直接测量信号时,请将端子旋紧。

4、使用环境应无导电尘埃和破坏绝缘、金属的腐蚀性气体存在。

5、集中安装时,安装间距≥10mm。

6、产品出厂时已调校好,请勿随意调校。确需现场调校时,请与我公司联系。

7、产品为一体化结构,不可拆卸,同时应避免碰撞和跌落。请勿涂改和撕下产品上的任何标贴。

8、产品内部未设置防雷击电路,当产品的输入、输出馈线暴露于室外恶劣气候环境之中时,请注意采取防雷措施。
