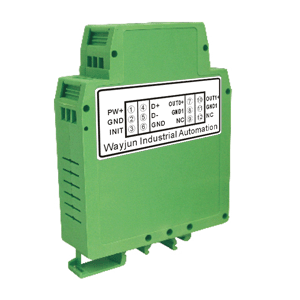

4-20ma转RS485/RS232,远程隔离模块

点击查看原图
公司名称:深圳市维君瑞科技有限公司
所属类别:其他类>>其他
电子信箱:sales05@wayjun.cn
联系电话:0755-83356002
联 系 人:刘先生
更新时间:2013-3-6 18:43:05

产品详情

产品选型:4-20ma转RS485/RS232,远程隔离模块

WJ21     U(A)  □ –     □

     输入电压或电流信号值                     通讯接口

   U10-5V             A10-1mA                     485输出为RS-485接口

  U20-10V            A20-10mA                   232输出为RS-232接口

   U30-75mV        A30-20mA

   U40-2.5V          A44-20mA

   U50-±5V           A50-±1mA

   U60-±10V          A60-±10mA

  U70-±100mV      A70-±20mA

  U8用户自定义    A8用户自定义



选型举例1型号:WJ21 A4-485  表示4-20mA信号输入,输出为RS-485接口

选型举例2型号:WJ21 U1-232  表示0-5V信号输入,输出为RS-232接口





产品特点:4-20ma转RS485/RS232,远程隔离模块



模拟信号采集,隔离转换RS-485/232输出



采用12AD转换器,测量精度优于0.1%



通过RS-485/232接口可以程控校准模块精度



信号输入/输出之间隔离耐压3000VDC



宽电源供电范围:8 ~ 32VDC



可靠性高,编程方便,易于应用



标准DIN35导轨安装,方便集中布线



用户可编程设置模块地址、波特率等



支持Modbus RTU通讯协议



低成本、小体积模块化设计



典型应用:4-20ma转RS485/RS232,远程隔离模块



信号测量、监测和控制



● RS-485远程I/O,数据采集



智能楼宇控制、安防工程等应用系统



● RS-232/485总线工业自动化控制系统



工业现场信号隔离及长线传输



设备运行监测



传感器信号的测量



工业现场数据的获取与记录



医疗、工控产品开发



● 4-20mA0-5V信号采集





产品概述:4-20ma转RS485/RS232,远程隔离模块



WJ21产品实现传感器和主机之间的信号采集,用来检测模拟信号。WJ21系列产品可应用在RS-232/485总线工业自动化控制系统,4-20mA / 0-5V信号测量、监测和控制,0-75mV0-100mV等小信号的测量以及工业现场信号隔离及长线传输等等。



产品包括电源隔离,信号隔离、线性化,A/D转换和RS-485串行通信。每个串口最多可接255WJ21系列模块,通讯方式采用ASCII码通讯协议或MODBUS RTU通讯协议,其指令集兼容于ADAM模块,波特率可由代码设置,能与其他厂家的控制模块挂在同一RS-485总线上,便于计算机编程





WJ21系列产品是基于单片机的智能监测和控制系统,所有的用户设定的校准值,地址,波特率,数据格式,校验和状态等配置信息都储存在非易失性存储器EEPROM里。



WJ21系列产品按工业标准设计、制造,信号输入/输出之间隔离,可承受3000VDC隔离电压,抗干扰能力强,可靠性高。工作温度范围- 45+85



4-20ma转RS485/RS232,远程隔离模块
