1、华为嵌入式电源概述
华为嵌入式电源包括ETP4830、ETP4890，ETP48200B5&C5（5U高）和ETP48200A6&B6（6U高）等一系列嵌入式产品，它们满足从30A到200A的直流宽范围输出，是应用场景非常广泛的直流电源系统。各功能单元采用标准化尺寸设计，电源高度从1U、2U、5U到6U高不等，结构小巧，易安装，支持标准19英寸机架或嵌入式机柜等多种安装方式。系统可适应宽范围交流输入，具备智能化蓄电池管理、远程环境监控等功能。

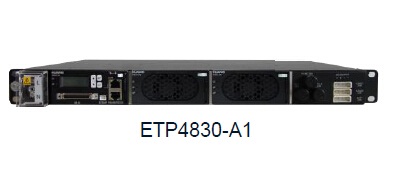

2、ETP4830-A1华为嵌入式电源产品外观图

3、ETP4830-A1配置说明
插框：整体1U，安装整流模块和监控模块；
监控单元：SMU01C
输入制式：220VAC，兼容双火线；
交流输入范围：85-300V,45-66HZ；
直流配电：负载支路2路20A（熔丝）；
电池支路1路20A（熔丝）；
最大可配置2个R4815N1；
4、技术参数
系统参数
尺寸：442mm（宽）×255mm（深）×43.6mm（1U，高）
重量：≤8kg（满配）
散热方式：自然散热
安装方式：19英寸机架或者嵌入式机柜安装
走线方式：前进线，前出线
维护方式：前操作，前维护，支持模块级更换
防护等级：IP20
交流配电
输入模式：单相/双火线
输入电压：220VAC/110VAC
输入频率：45~66Hz，额定值：50Hz/60Hz
防雷：5kA/10kA，8/20us
直流配电
输出电压：42~58V DC， 额定值： 53.5V DC
最大功率：2kW（2×1000W）
电池支路：1×20A（熔丝）
负载支路：2×20A（熔丝）
环境
运行环境温度：-40℃~+70℃
存储温度：-40℃~+70℃
运行环境湿度：5%~95%（无凝露）
海拔：0~4000m
