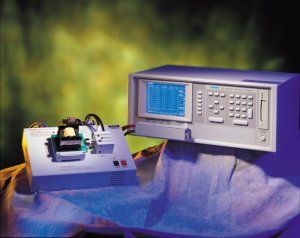

高频变压器综合测试仪3250

点击查看原图
公司名称:东莞市沃锐电子有限公司
所属类别:电源配套分类>>测试仪器
电子信箱:
联系电话:
联 系 人:
更新时间:2017/5/15 11:22:34

产品详情

高频变压器测试仪3250/3252/3302,为一提供变压器生产或品管进出料检验,具有高稳定度及高可靠度之精密量测仪器。3250/3252提供20Hz-200kHz测试频率,3302则提供20Hz-1MHz测试频率。扫描测试包括电感量,漏感量,圈数比,直流电阻,阻抗,线圈间容量等主参数;品质因素,串联等效电阻等副参数,以及出脚短路检查等。高速数位取样技术及扫描测试治具(A132501)设计,使以往费时低效率的变压器生产检验变得精确又快速。3252/3302除了提供变压器扫描的测试功能外,也提供LCRMeter功能,可应用于各式零件之进出料检验,研发分析或生产线自动化应用。

特点
·  测试频率3250/3252:20Hz~200kHz;3302:20Hz~1MHz,精确度0.02%
·  基本量测准确度:0.1%
·  三种阻抗(OFF,25,50,75,100)输出模式选择,量测结果与各家知名厂牌之LCR表完全比对
·  增强式圈数比(Turn Ratio)准确量测,适用于低磁导率之磁心
·  高速LCR量测最快80次/秒, DCR量测最快50次/秒
·  l对于扫描频率、电压与重叠电流量测,提供图形和表格显示方式(3252/3302)
·  l对于MLCC(积层陶瓷电解电容)量测,提 供ALC(自动位准补偿)功能(3252/3302)
·  l对于变压器、电感量测,提供治具杂散容量补偿功能
·  l1320-20A直流重叠电流源直接控制功能(3252/3302)
·  大型LCD显示(320x240点矩阵)
·  l提供各式标准测试治具及特殊治具订制
·  l四端测试治具,可得到DCR、电感量和圈数比之精确且稳定之量测
·  l内建式比较器;10级分类(BIN SORTION)及计数功能(3252/3302)
·  l标准RS232(3250为选购),HANDLER,PRINTER介面
·  50组内部仪器设定可供储存及呼叫
3250/3252/3302高频变压器测试系统可选附件:
·  测试治具
·  SMD测试盒
·  LOW ESR测试线
·  1A重叠电流装置
·  高频测试线
