36V转12V 转24V 12v转5v 12V转3.3v

点击查看原图
公司名称:深圳市硕芯科技有限公司
所属类别:电源配套分类>>电源IC
电子信箱:sx082@suosemi.com
联系电话:13723437216
联 系 人:王伟
更新时间:2013-3-19 11:40:17

产品详情

原厂优势供应车充芯片SX3002

高性价比车载充电器芯片SX3002

SX3002 恒流LED驱动ic,车充电源IC 厂家直销 长期供货

最便宜的车载充电IC SX3002

1A 2A 2.1A 3A 车充方案开发 线路简单 质量稳定

2A恒压恒流电源IC 3A恒压恒流芯片SX3002 SX3003

3A恒压恒流电源IC 大电流恒压恒流电源芯片 大功率充电IC

4.5~40V 输入, 2A 3A大功率LED驱动芯片SX3002 SX3003

LED驱动IC,MR16 杯灯/射灯恒流驱动方案SX3002 SX3003

2A和3A恒压恒流电源充电IC  SX3002 SX3003

原厂优势供应3A恒压恒流芯片  大电流恒压恒流电源芯片SX3002 SX3003

宽电压输入范围的恒压恒流降压芯片SX3002 SX3003

12V降5V 2A 车充IC SX3002 SX3003

降压恒压恒流IC,安防红外灯恒流驱动IC SX3002 SX3003

供应36V转12V 转24V 12v转5v 12V转3.3v 2A大电路dc-dc 降压电源ic SX3002 SX3003

供应24V转12V 24V转3.3V 2A电源IC

4.5~40V 输入,12v转5v 转3.3V 3A 大功率LED驱动芯片SX3002 SX3003

24V开关电源 12V转5V 24V 转5v 大功率大电流 dc-dc恒流恒压电源IC

供应40V转5V 12V 32V转5V 大电流电源IC SX3002 SX3003

12v转5v 转3.3V 3A 大功率恒流驱动芯片,SX3002 SX3003

供应充电器专用IC dc-dc恒流恒压电源IC LED驱动芯片SX3002 SX3003

24V转5V芯片 24V转12V 电路图12v-24v转5V 转3.3V 恒流驱动 大电流降压芯片

供应恒压恒流电源充电IC 12V转5V 12V转3.3V 36V转12V 36V转24V 转5v

大电流 dc-dc降压式恒流恒压电源IC SX3002 SX3003

40v转24v转12v转5v 转3.3v 3A DC-DC大电流降压IC

4.5~40V 输入, 输出3.7v~37v可调价格低廉2A 大功率LED驱动芯片SX3002 SX3003

2A 3A恒压恒流芯片 大电流恒压恒流电源芯片

高速球红外灯驱动芯片SX3002 SX3003

宽电压5V至8V输入 稳压5V 500mA 1A电流DC-DC电源管理芯片

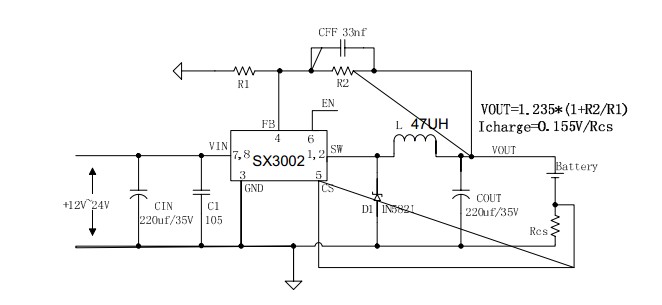

   SX3002 SX3003是一个150KHz 固定频率脉宽调制(降压型)DC/DC 转换器,具有2A、3A负载驱动能力并且效率高,低纹波和极好的线性,负载调节能力好,仅需最少外部元件。可调输出使用简单,内建频率补偿和固定频率震荡器。脉宽调制控制电路可以线性调节占空比从0 到100%。具有使能功能,内置过流和短路保护功能;恒压CV,恒流CC,过压保护OVP 功能齐全,内置频率补偿模块使SX3002 SX3003外部元件最少。CC是通过电阻RCS测量LED电流并实现电流模式控制,在正常工作情况,LED电流由0.155V 的PWM 控制器内部参考电压除以RCS电阻值所决定。即I=0.155V/RCS,因为RCS 两端的电压降在正常工作条件下将一直保持在0.155V。CV是通过电阻R1和R2测量输出电压并实现电压模式控制,一般CV设置客户所需要的电池的充满电状态下的电位。一旦电池的电位超过设定的电位,芯片没有输出。

   使能端EN脚控制芯片输出EN脚电位为低电平(0.8V以下或者悬空的时候,芯片有输出;EN脚电位为高电平(1.4V 以上),芯片关断输出。



     技术特点:

    (1)用于车载充电的全集成方案,系统成本低,可靠性高;

    (2)IC 内部CC,CV 都是通过控制PWM 实现的;因此,输出电压,输出电流,输出过压保护的精度更高,响应速度很快;内置过流保护、过温度保护等安全措施;

(3)采用标准的SOP-8、TO263-5L无铅封装

SX3002典型应用

应用

输出电流

转换效率

24v5v

1A

88%

12v5v

1.5A

86%

12V降3.3v

2A

86%

SX3003典型应用

应用

输出电流

转换效率

24v12v

800mA

88%

12降5v

2A

86%

36降12v

400MA

90%
